Question

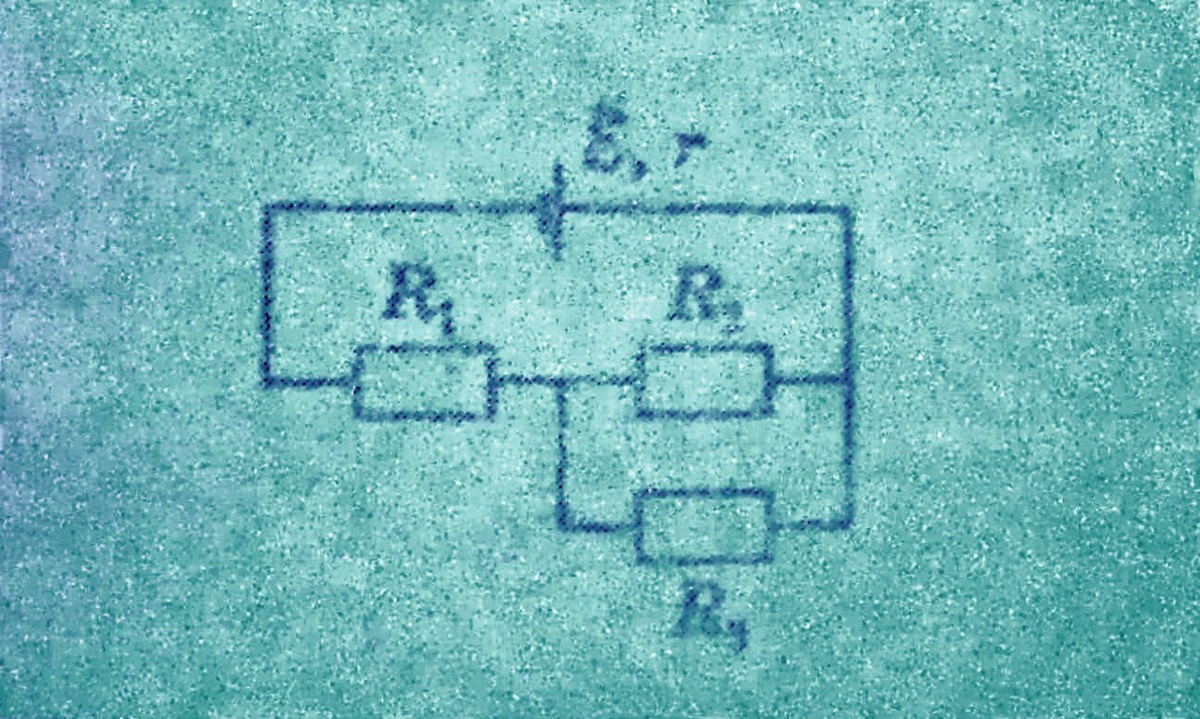

ЕДС источника тока 36 В, внутреннее сопротивление 1 Ом. Сопротивление каждого резистора 4 Ом. Найдите распределение эл. токов и напряжение на каждом из резисторов.

Answer 1

R=R1+(R2R3/(R2+R3))=4+4*4/(4+4)=6 Ом

I=e/(R+r)=36/(6+1)=36/7 A

I1=36/7 A =5.14 A

R2=R3 , значит I2=I3=I/2=5.1/2=2,55 A

U=IR=36/7 *6=30.85 В

U1=IR1=5.14*4=20.56 B

U2=U3=U-U1=30.85-20.56=10.29 B
