Question

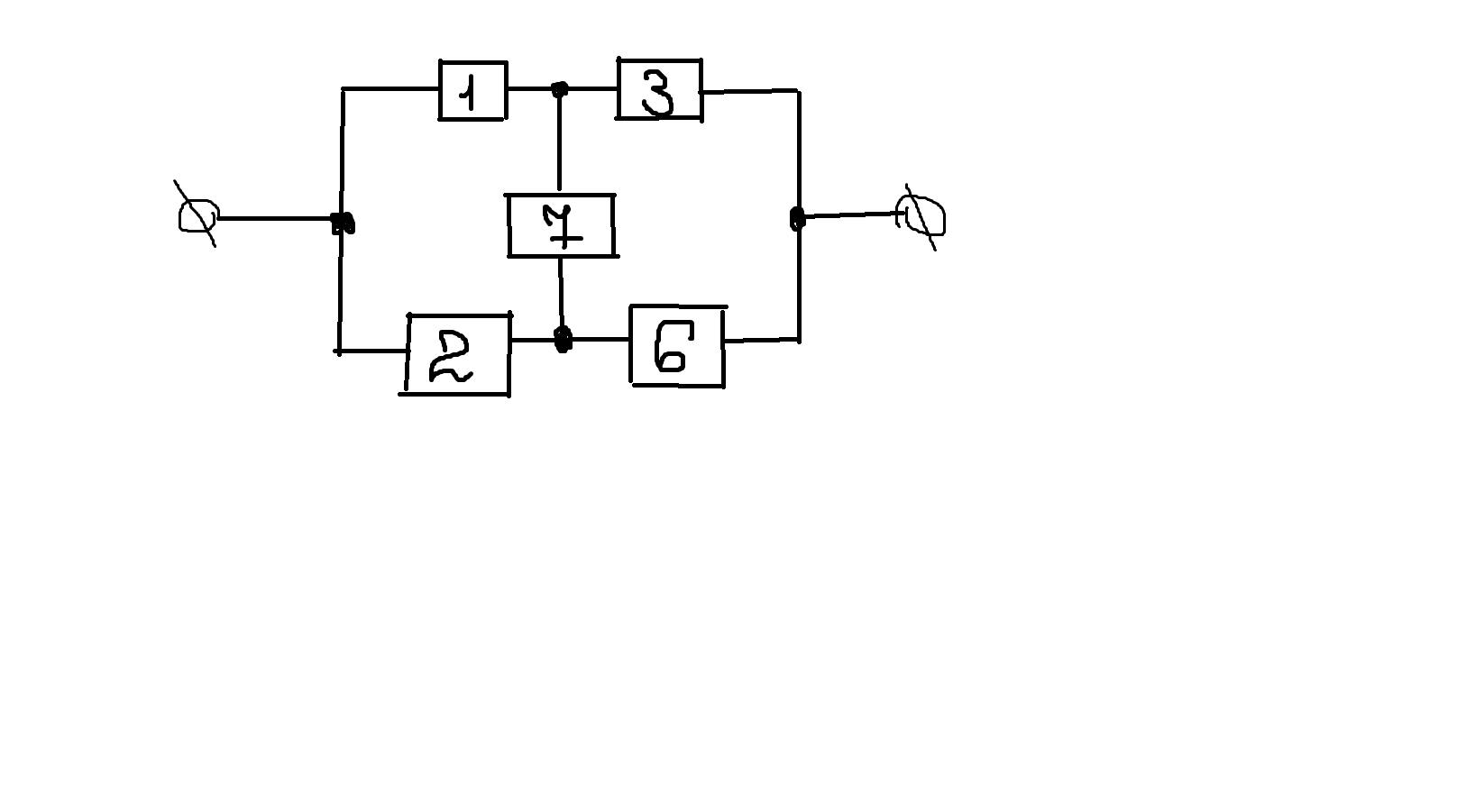

Определите общее сопротивление участка цепи. С объяснением, пожалуйста)

Answer 1

В общем случае такие схемы нужно решать по правилам Киргоффа , но тут резисторы подобраны так что решение гораздо проще.
1-3 2-6 - отношение резисторов одинаковое - падение напряжения на резисторах 1 и 2 одинаковое - значит через резистор 7 ток не течет. Имеем два параллельно соединённых резистора сопротивлениями (1+3)=4 и (2+6)=8
Общее сопротивление равно 8*4/(8+4)= 2 и 2/3
Размерность в условии не задана.
