Question

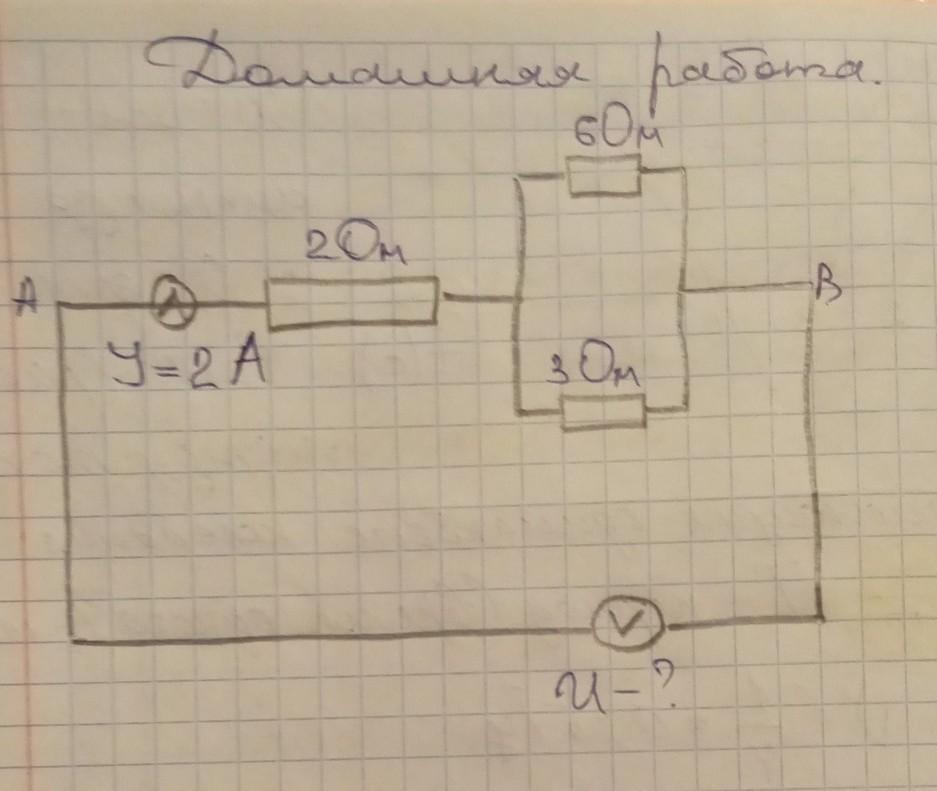

Решите, пожалуйста, задачу по физике. Электрическая цепь. Рисунок прилагается. Буду очень признательна. ​

Answer 1

Ответ:

U = 8 B

Решение:

Сопротивление цепи

$R = 2 + \dfrac{6\cdot 3}{6 + 3} = 4~(Om)$

Напряжение

$U_{AB} = I\cdot R = 2 \cdot 4 = 8~(V)$
