Question

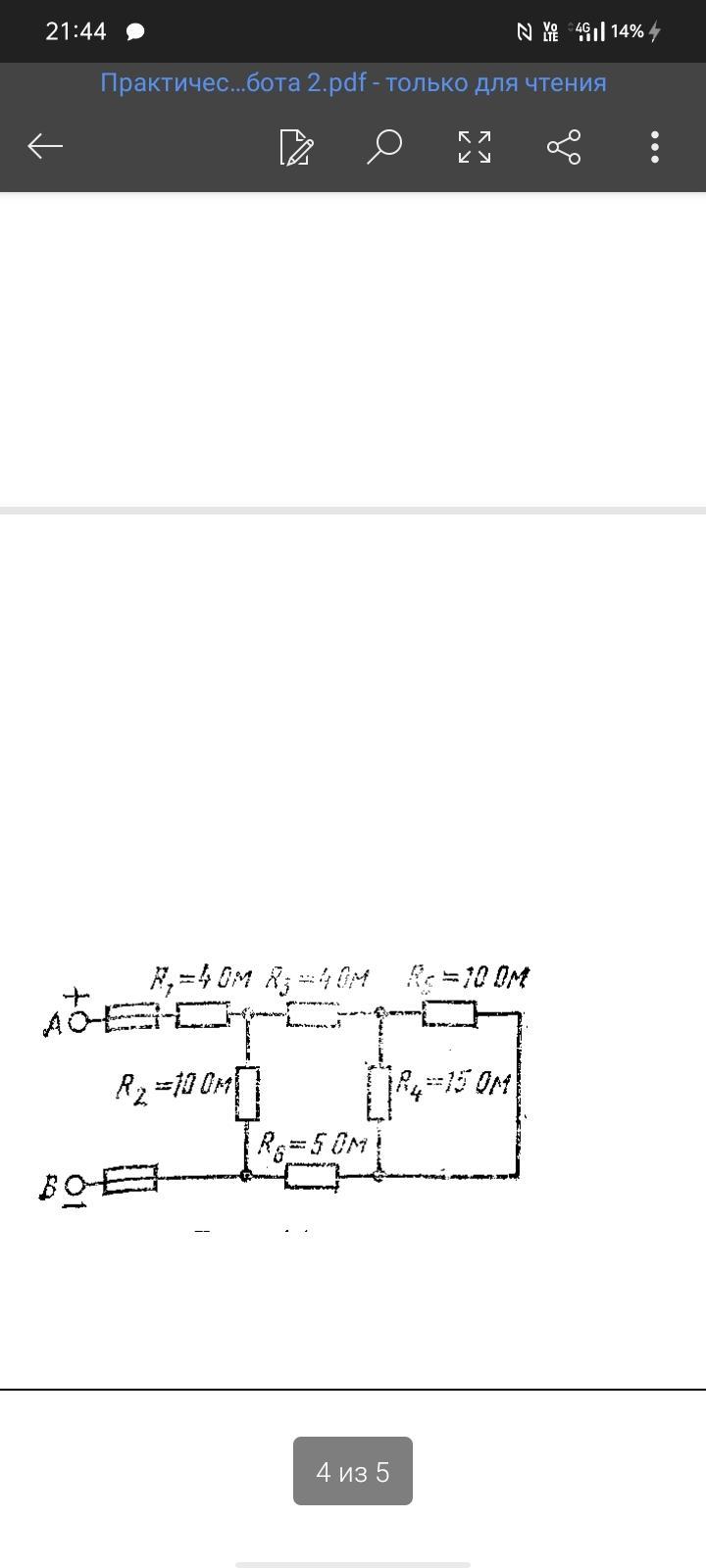

Необходимо найти токи в каждой ветви и падение напряжения на каждом элементе.
U-60B

Answer 1

Ответ:

Объяснение:

R45 = R4 * R5 / (R4+R5)= 10*15 /(10+15) = 6 Ом

R3456 = R3+ R45 + R6 = 4 +6 +5 = 15 Ом

R23456 = R2* R3456 / (R2+R3456) = 10*15 /(10+15) = 6 Ом

Rэ = R1 + R23456 = 4 + 6 = 10 Ом

I = U / Rэ = 60B / 10 Ом = 6 A
