Question

помогите пожалуйста
срочно!​

Answer 1

Ответ:

Объяснение:

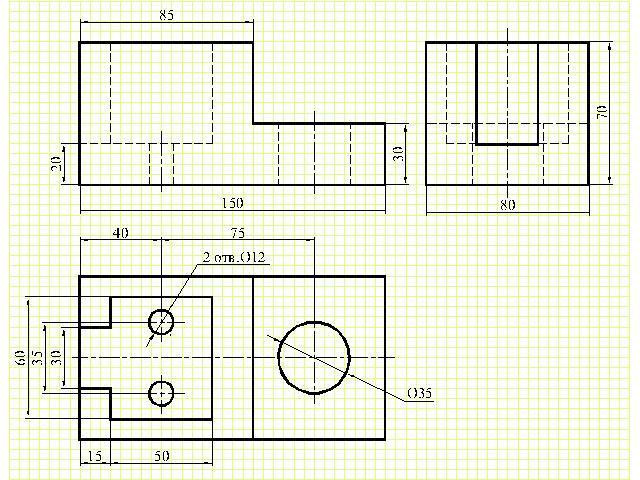

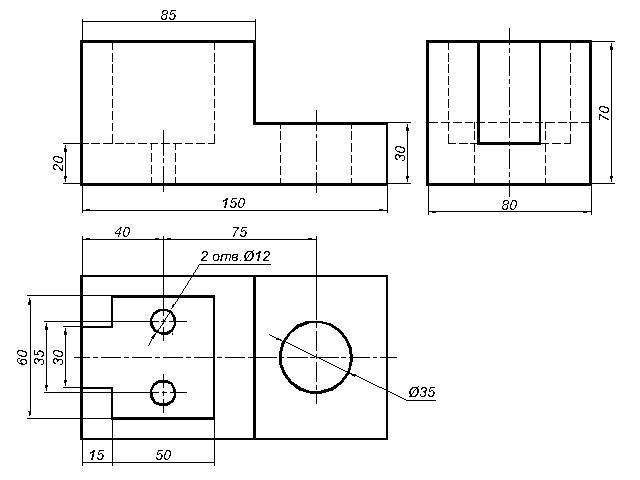

На первом чертеже добавлен третий вид (вид слева).

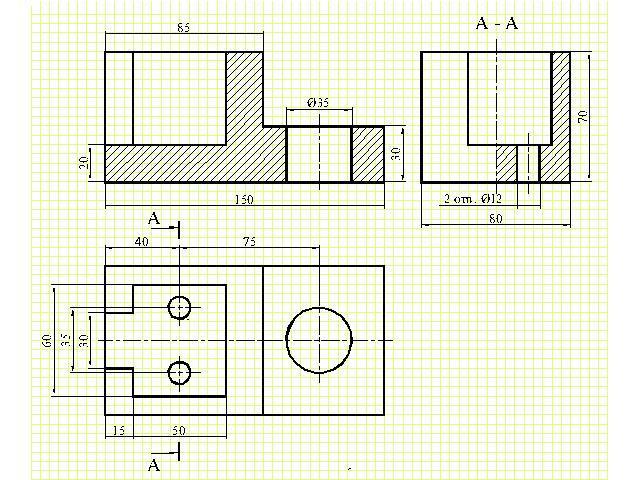

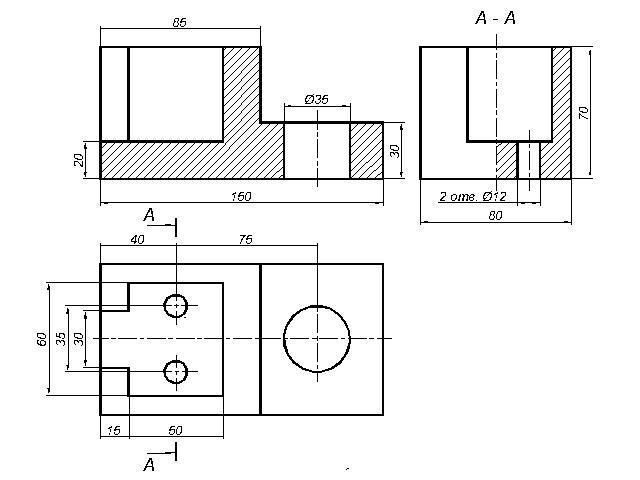

На втором чертеже выполнены разрезы: фронтальный и профильный.

Фронтальный обозначать не нужно, т.к. выполнен по оси симметрии.

Профильный обозначен А-А и выполнен 1/2 вида + 1/2 разреза.
