Question

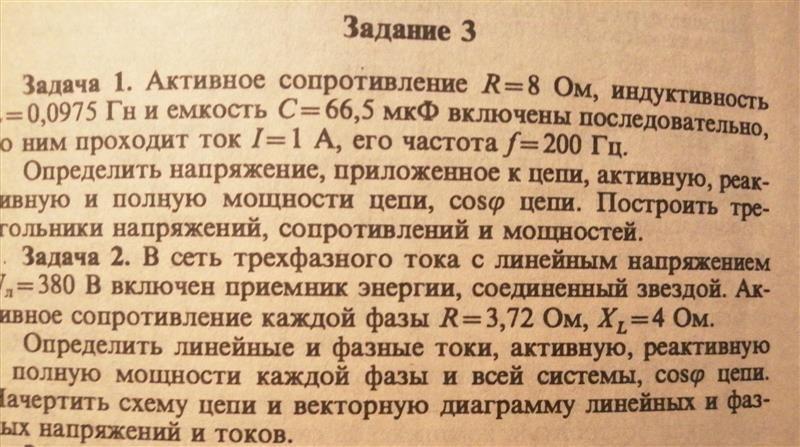

Нужно решить 2 задачи по электротехнике с графиками, буду благодарен

Answer 1

Ответ:

1. U =110.79 В

P=8 Bт

ϕ=85.86°

Q=110,5 BAp

Объяснение:

1.  Дано R= 8 Ом

L=0.0975 Гн

C=66.5 мкФ=66.5*10⁻⁶ Ф

I=1 A

f=200 Гц

---------------

Найти U, P, Ф, Q

элементы в цепи соединены последовательно, а значит, ток на конденсаторе и катушке будет одним и тем же.

I=Iс              Uс=I*Хс=1*12=12 В

Хс=1/(2πfС)=1/(2π*200*66.5*10⁻⁶)=12 Ом

Х L=2π*f*L=2π*200*0.0975=122,5 Ом

UL=I*Х L=1*122,5=122,5 В

U R=I*Х R=1*8=8 В

U =$\sqrt{(U R)^2+(UL+Uc)^2}$ =$\sqrt{8^2+(122.5-12)^2}$=110.79 В

Активную мощность можно определить как мощность, выделяемую на обмотке катушки

P=U R*I=8*1=8 Bт

Для определения реактивной мощности  определим угол сдвига ϕ

ϕ=arctg(X/R)=arctg((X L-Xc)/R)=arctg((122.5-12)/8)=85.86°

Q=U*I*Sinϕ=110.79*1*Sin85.86°=110,5 BAp
