Question

как можно измерить напряжение на сопротивлениях? помогите пж

Answer 1

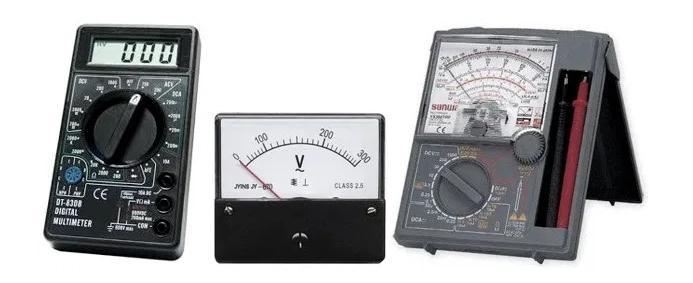

1. Вольтметром. Вольтметр подсоединяется параллельно резистору. Внутреннее сопротивление вольтметра измеряется мегаомами (1 МОм = 10⁶ Ом). В идеале, внутреннее сопротивление вольтметра должно стремиться к бесконечности. То есть, чем больше внутреннее сопротивление вольтметра, тем точнее будет измерение напряжения на резисторе. (см.рис.1)

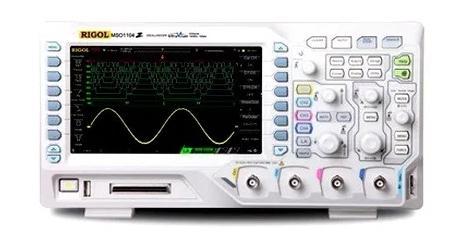

2. Осциллографом. Осциллографы работают на принципе отклонения электронного луча, который выдает изображение значений переменных величин на дисплее. (см.рис.2)

3. Вычислить. В том случае, если нет возможности использовать измерительный прибор, можно узнать величину напряжения на резисторе, если известна величина тока, протекающего через резистор, а также его сопротивление:

         U = I · R

Этот способ, разумеется, можно использовать в случае последовательного соединения резисторов (см.рис.3):

         U = U₁ + U₂ + ... + Uₓ,    где х - количество резисторов

Если резисторы соединены параллельно, то напряжение на каждом из них одинаковое, вне зависимости от их сопротивлений:

         U = U₁ = U₂ = ... = Uₓ
