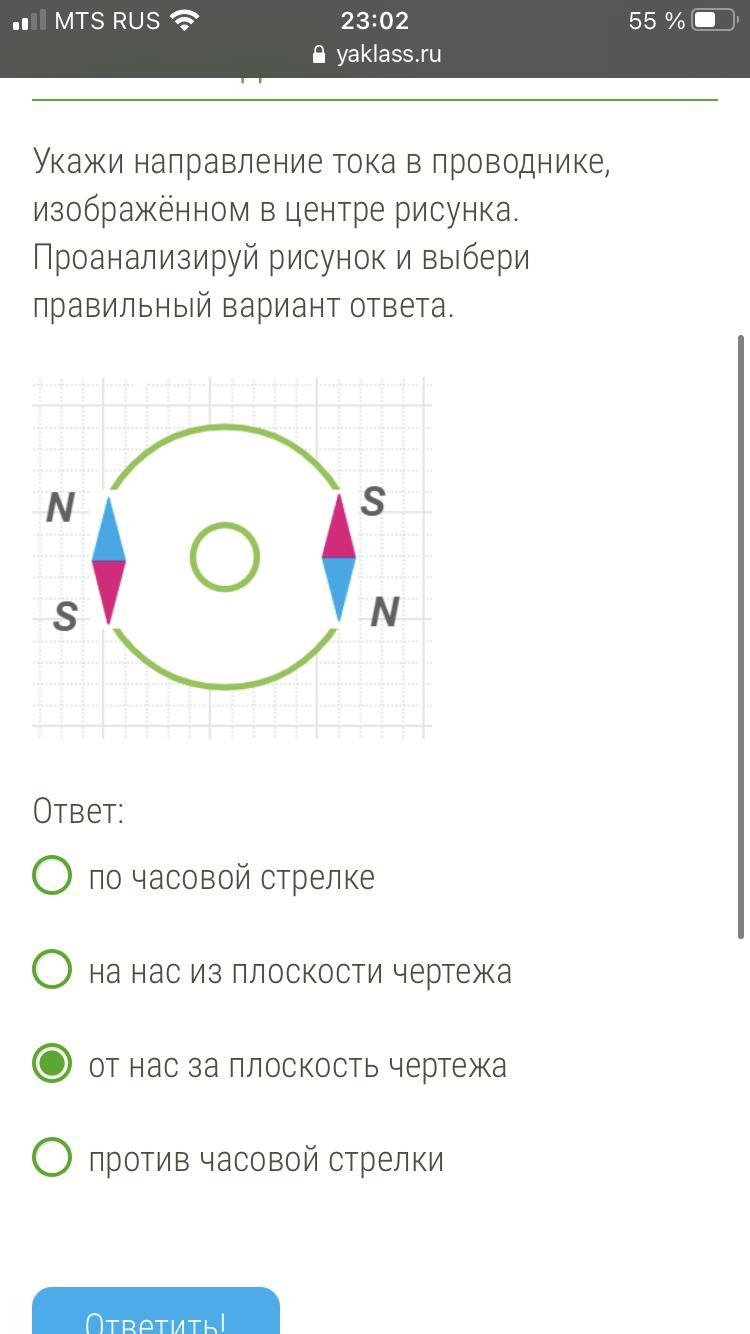

Физика якласс.Помогите пожалуйста!((
Ответы

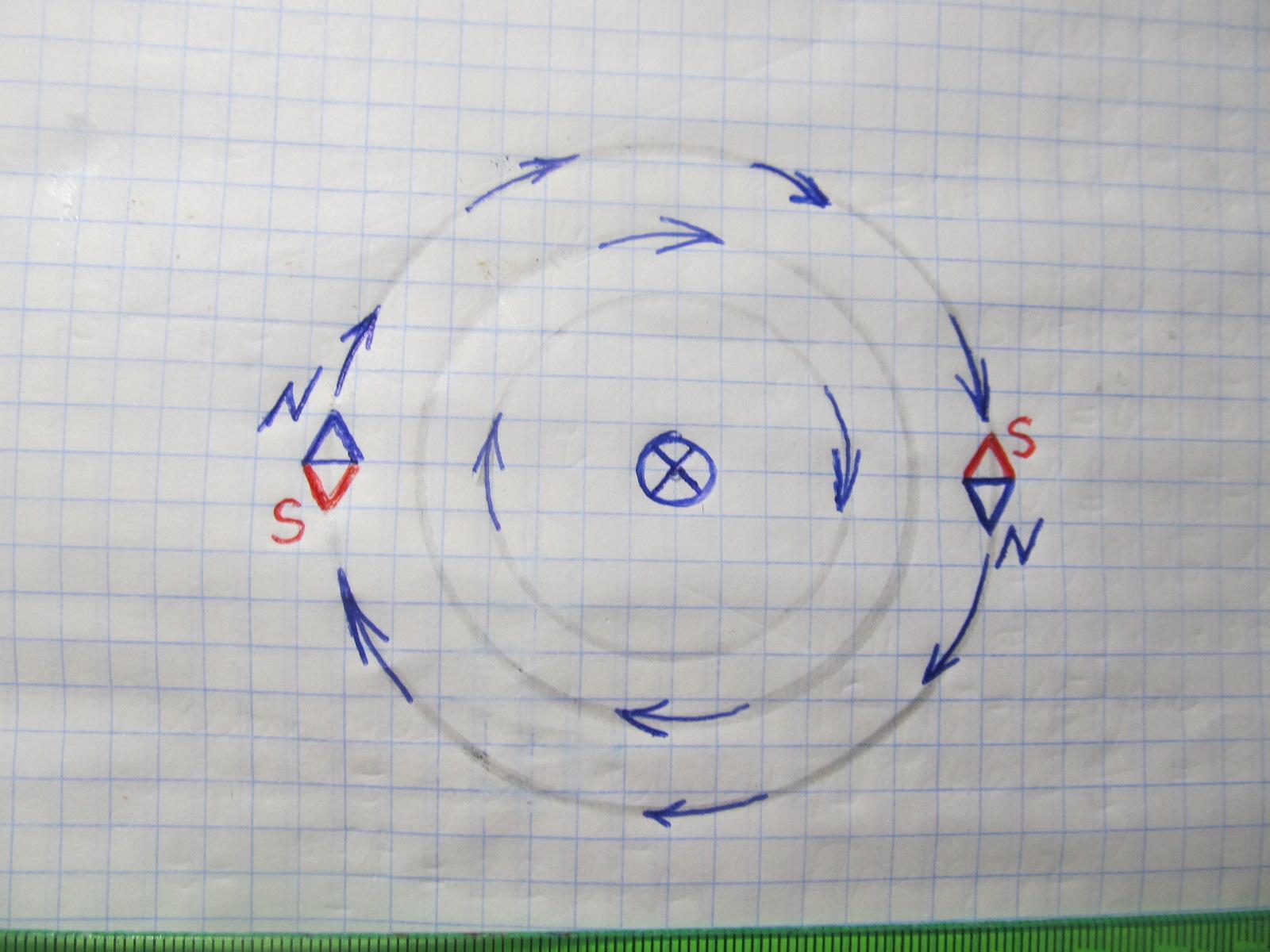

Кружок маленький - это срез проводника (вид сверху).
Большая окружность - одна из силовых линий магнитного поля, возникающего вокруг проводника при прохождении по нему тока.
Направление силовых линий показано маленькими магнитными стрелками. Они направлены от северного синего полюса N одной стрелки к южному S другой по часовой стрелке.
По правилу буравчика ток течет от нас, мы видим как бы оперение улетающей стрелы и рисуем в маленьком кружке Х.
Если бы ток шел к нам, мы бы видели острие стрелы и поставили бы точку.
------------------------------------------------------------------
Попробуйте взять шуруп и ввернуть его в доску. Вы будете вращать отвертку по часовой стрелке. Шуруп будет опускаться в горизонтальную доску (двигаться вниз).
А чтобы его вывернуть - наоборот. Это и есть правило буравчика
