Question

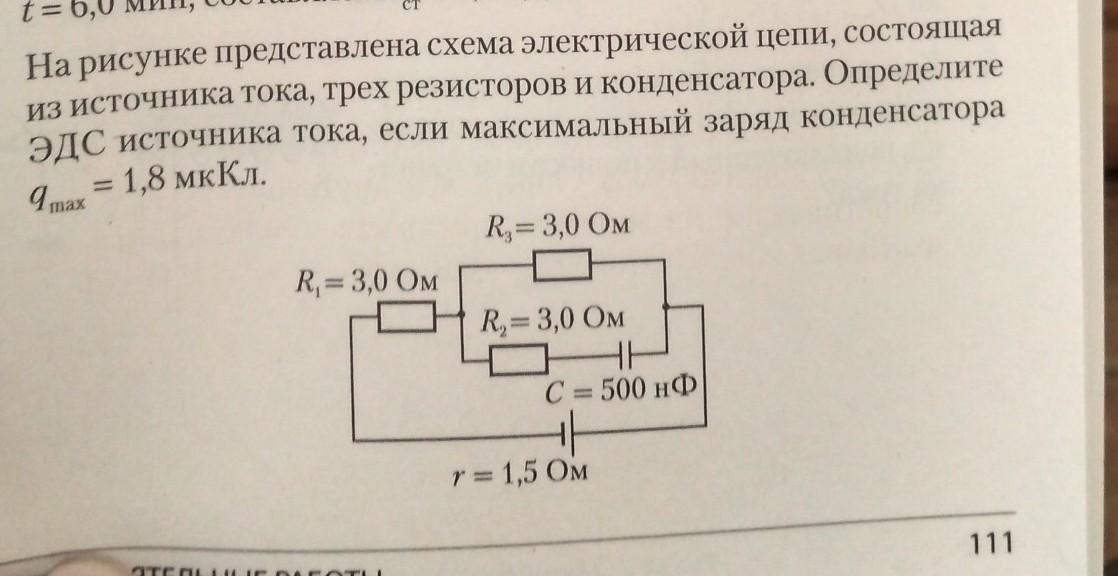

на рисунке представлена схема электрической цепи, состоящая из источника тока, 3 резисторов и конденсатора. определите ЭДС источника тока, если максимальный заряд конденсатора q max=1,8мкКл.​

Answer 1

Ответ:

4,5 В

Объяснение:

Когда конденсатор зарядится, то ток через него прекратится, а напряжение приложенное к нему будет

$U = \frac{q}{C}$

Это же напряжение будет приложено к концам эквивалентного резистора R₁₃ = R₁+R₃, а ток через него будет

$I = \frac{U}{R_{13}} = \frac{q}{C(R_{1} + R_{3} )}$

ЭДС:  ε = I(R+r) $= \frac{q(R_{1} + R_{3} +r)}{C(R_{1} + R_{3} )}$  = 1,8*10⁻⁶ Кл*(2*3Ом + 1.5Ом)/(500*10⁻⁹Ф*6Ом) =

13,5*10⁻⁶Кл/3*10⁻⁶Ф = 4,5 В
