Question

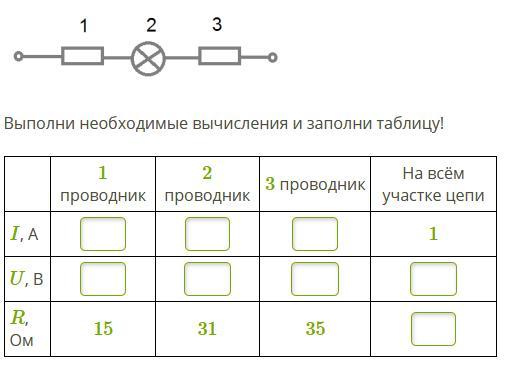

Рассмотри схему

Выполни необходимые вычисления и заполни таблицу

35 баллов

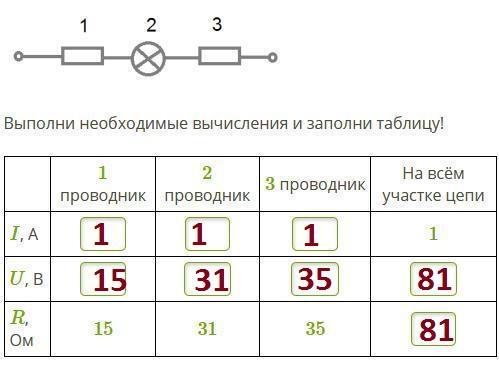

Answer 1

                  1       I     2     I      3      I   весь участок

------------------------------------------------------------------

I, A        I    1        I     1      I      1       I      1

-------------------------------------------------------------------

R, Ом   I    15       I    31     I    35     I      81

-------------------------------------------------------------------

U, B      I    15       I    31      I     35    I      81

-------------------------------------------------------------------

При последовательном соединении сила тока не меняется.

На каждом участке U=I*R.

R=R1 + R2 + R3=15+31+35=81 Ом.

U1=R1*I=15*1=15 B и т.д.

Answer 2
