Question

Даю 15 баллов!!!

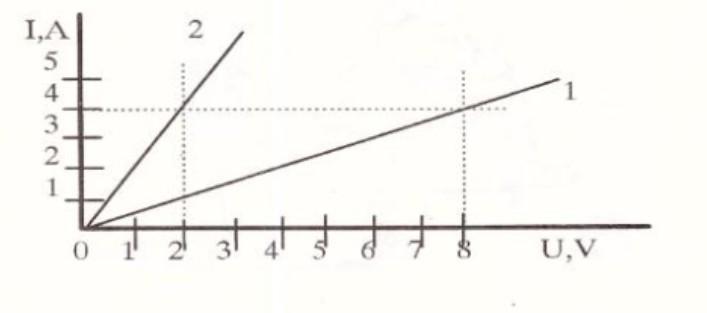

По графику.
Какое сопротивление первого проводника? И объяснение как решить. ​

Answer 1

Закон Ома для участка цепи:

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению:

                 $\displaystyle I=\frac{U}{R}$

Очевидно, что сопротивление проводника:

                 $\displaystyle R=\frac{U}{I}$

Берем на первом графике любую точку. Например ту, которая находится на пересечении графика и пунктирных линий.

Этой точке первого графика соответствует значение напряжения U = 8B и значение силы тока I = 4A.

Подставив эти значения в формулу, легко получим значение сопротивления проводника:

                  $\displaystyle R=\frac{8}{4}=2 \ (Om)$

Это же значение получится для любой точки данного графика..))
