Question

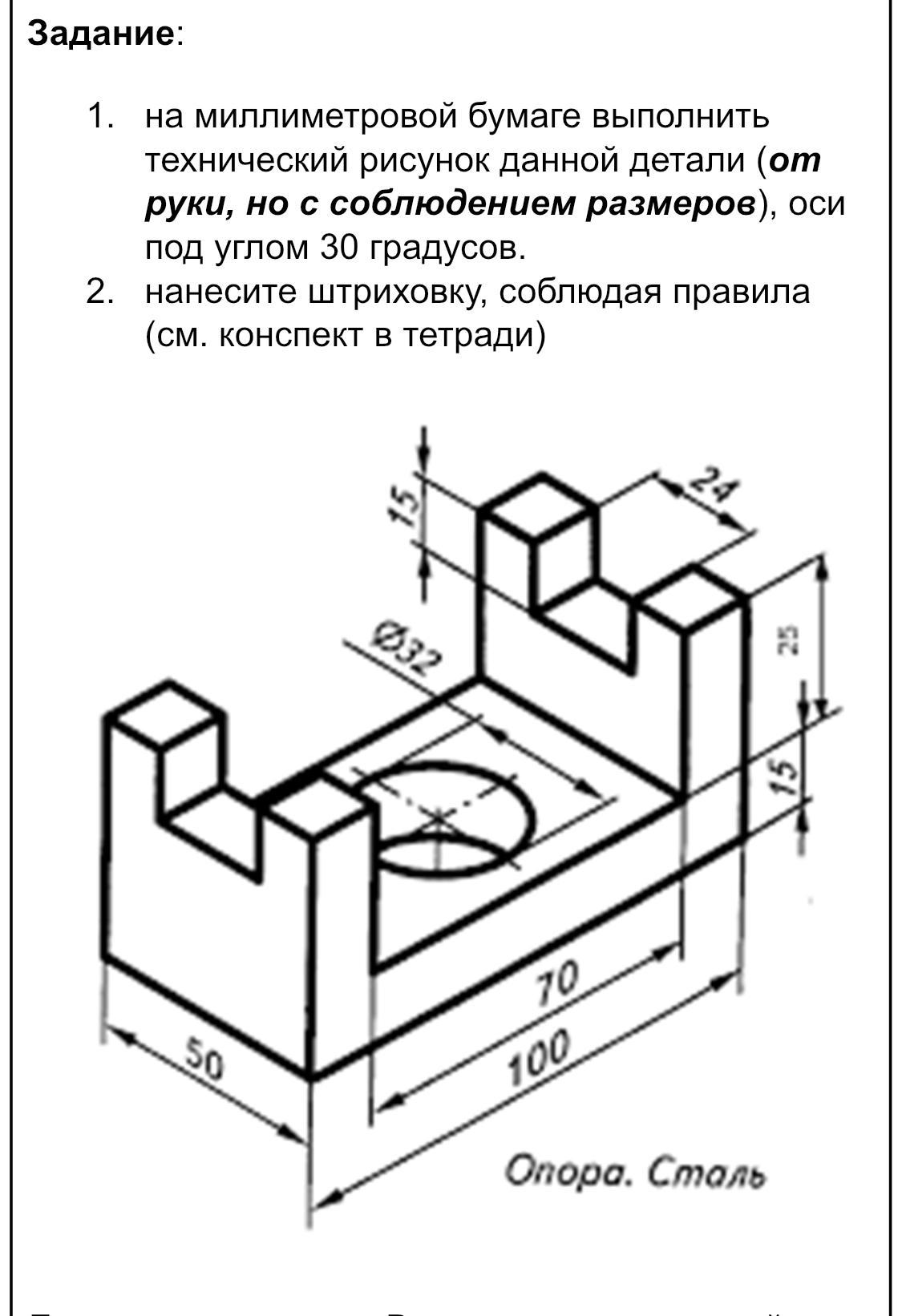

СРОЧНО!! ПОМОГИТЕ С ЧЕРЧЕНИЕМ!!

Answer 1

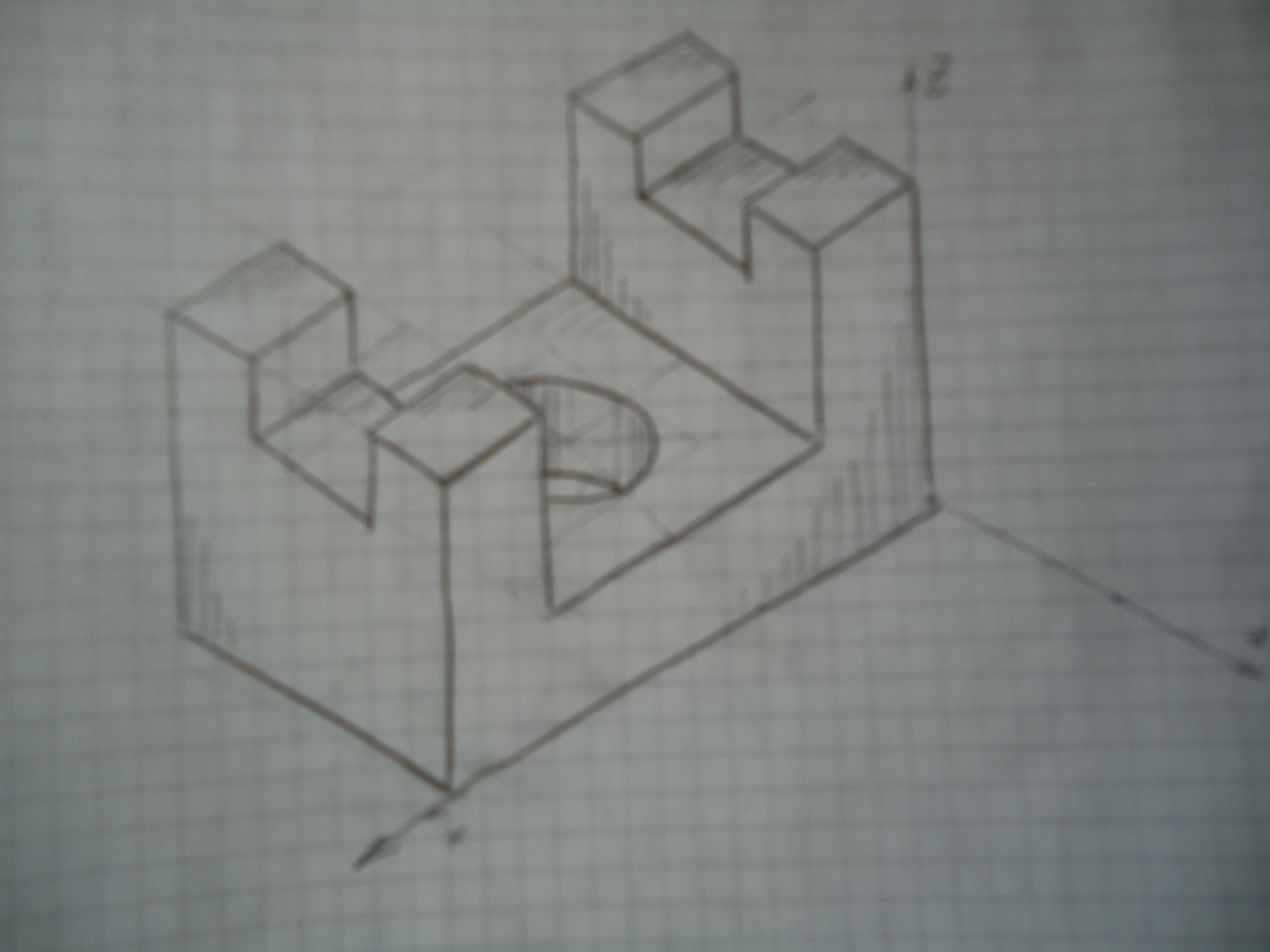

Ответ: Построение технического рисунка см. на фото.

Объяснение:

   Чтобы построить технический рисунок, проведите оси от выбранной точки начала координат. Ось Z направлена вертикально вверх. Чтобы получить направление осей Х и Y, отступите по горизонтальной прямой влево и вправо от начала координат по 5 клеток, а затем опуститесь из этих точек на 3 клетки. Через полученные точки от руки проведите ось Х и ось Y. Они будут направлены под углом 120° к оси Z. (В условии написано, что вы должны построить их под углом 30°, но не говорится, к чему. Надо было тогда уточнить: к горизонтальной прямой.)

   По правилам построения изометрической проекции по направлению осей и параллельно им отступают действительные размеры. При получении технического рисунка вы выполняете те же построения, но от руки и с сохранением  пропорций на глаз.

   Начните с построения главного вида в осях Х и Z. Затем параллельно оси Y удаляетесь на ширину детали из всех углов изображения главного вида и прорисовываете дальнюю от вас поверхность, которая параллельна главному виду. После этого выполняете построение элементов детали: выемок вверхней части детали и сквозного отверстия.

  Когда построение выполнено, наносите штриховку, показывая зоны затемнения, т.к. предполагаемый свет падает слева сверху, из-за левого плеча.

 Надеюсь, что помогла вам с построением.
