Question

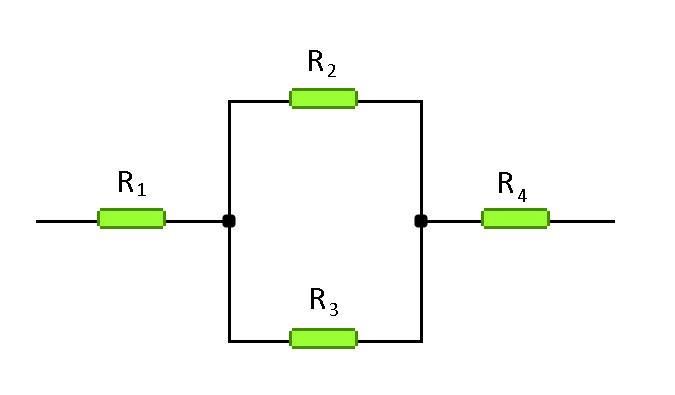

Вычислите общее сопротивление электрической цепи, если сопротивления первого и четвёртого резисторов одинаковы и равны 1 Ом, а второго и третьего – 3 Ом и 7 Ом соответственно. Ответ запишите в СИ.

Answer 1

Мы можем сократить R2 и R3:
По формуле параллельного соединения R2*R3/R2+R3, 3*7/3+7= 21/10=2,1Ом
Теперь в цепи только последовательное соединение, следовательно R1-4 = R1 + R2-3 + R4, 1+2,1+1 = 4,1 Ом
Ответ. 4,1 Ом
