Question

Черчение
Помогите выставить значения на виде слева, по двум видам, на которые есть данные.

Answer 1

Ответ:

Объяснение:

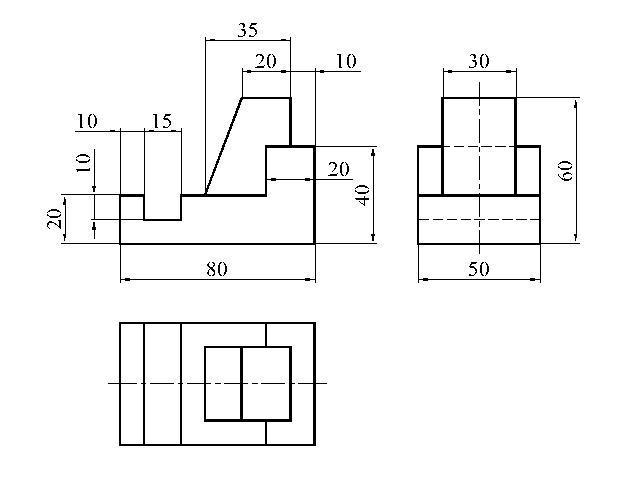

Дело в том, что для данной детали достаточно двух видов: главный вид (спереди) и вид сверху или главный вид (спереди) и вид слева.

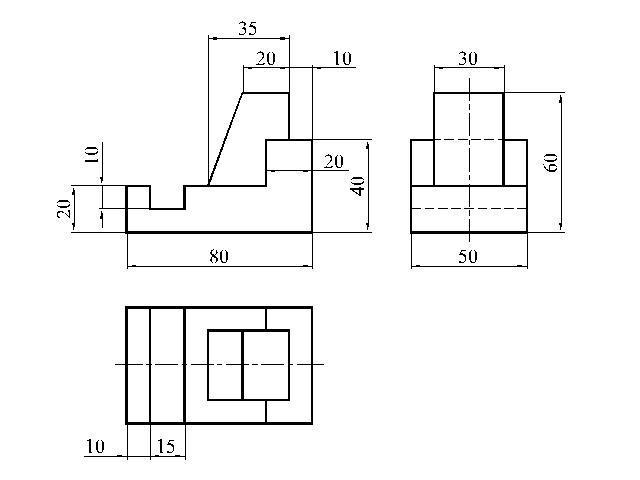

Так как Вам нужно распределить размеры на три вида смотрите второй чертеж.

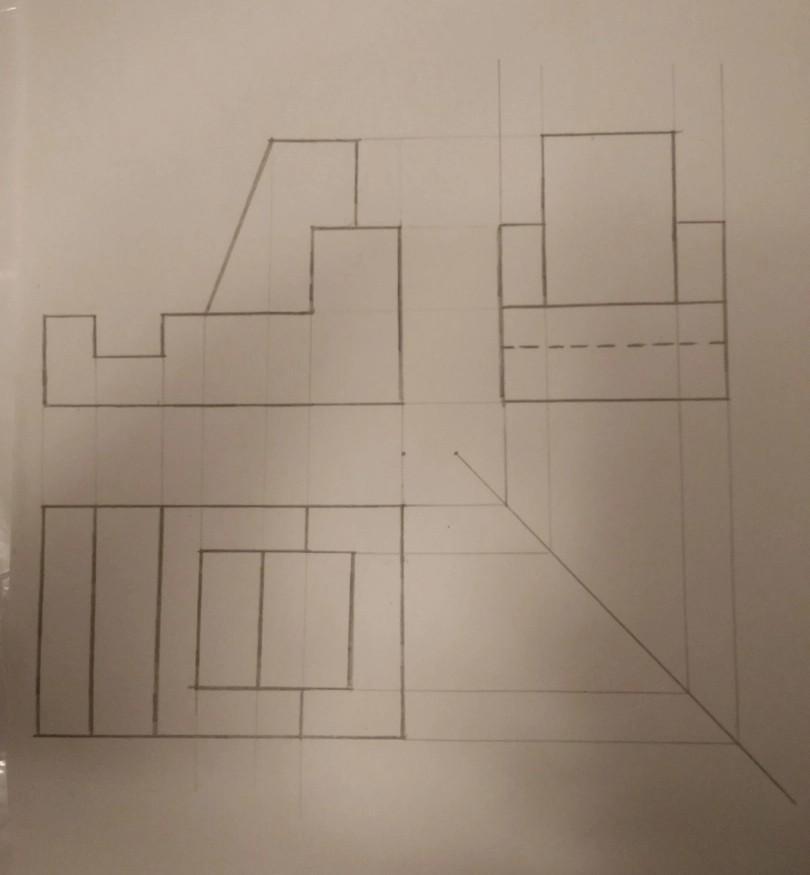

На Вашем виде слева не хватает одной невидимой линии.
