Question

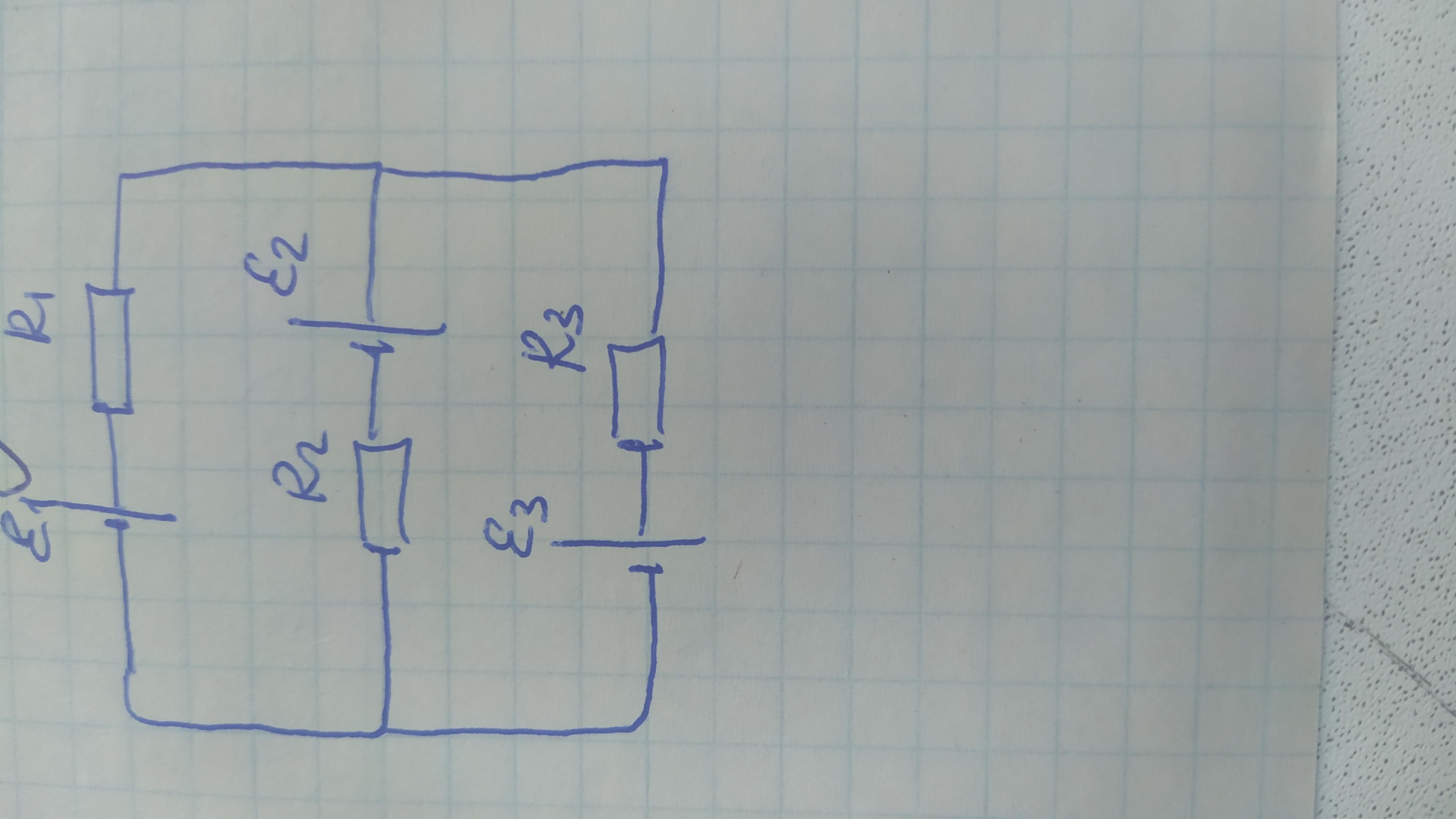

Указать все по теореме Кирхгофа

Answer 1

Ответ:

Объяснение:

1 Закон Кирхгофа гласит что сумма всех токов втекающих в узел равна сумме токов вытекающих из узла.

Для 1 узла: -I1-I3=I2

Для 2 узла: I1+I3=-I2

2 Закон Кирхгофа гласит что Алгебраическая сумма падений напряжений в контуре равна алгебраической сумме ЭДС.

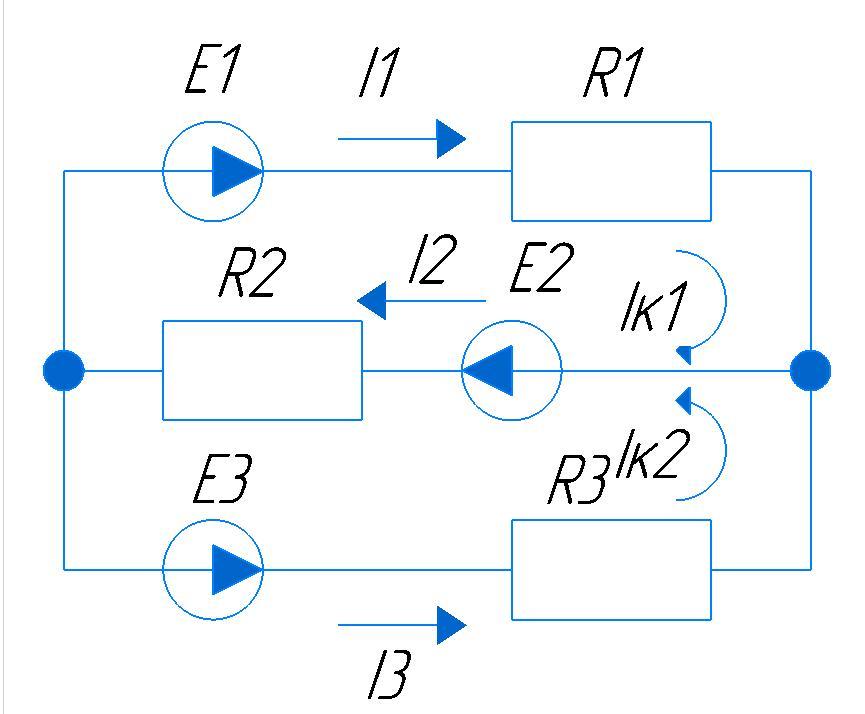

Обозначим направление движение контурных токов:

Для первого контура:

Ik1*(R1+R2)+Ik2*R2=E1+E2

Для 2 контура:

Ik2*(R2+R3)+Ik1*R2=E2+E3
