Question

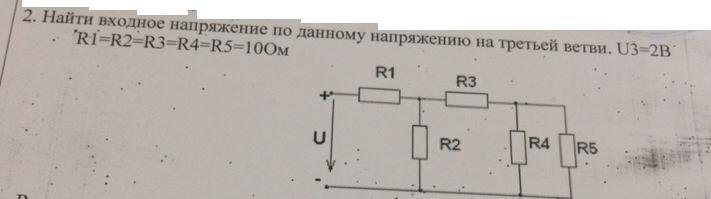

Задача по физике,ну или электротехнике,помогите решить пожалуйста!

Answer 1

Ответ:

8 B

Объяснение:

I3=U3/R3=2/10=0.2A

r45=R4/2=10/2=5

U4=I3*r45=0.2*5=1B

U2=U3+U4=2+1=3B

I2=U2/R2=3/10=0.3 A

I1=I2+I3=0.3+0.2=0.5A

U1=I1*R1=0.5*10=5 B

U=U1+U2=5+3=8 B
