Question

Решите, пожалуйста, задачу по физике.

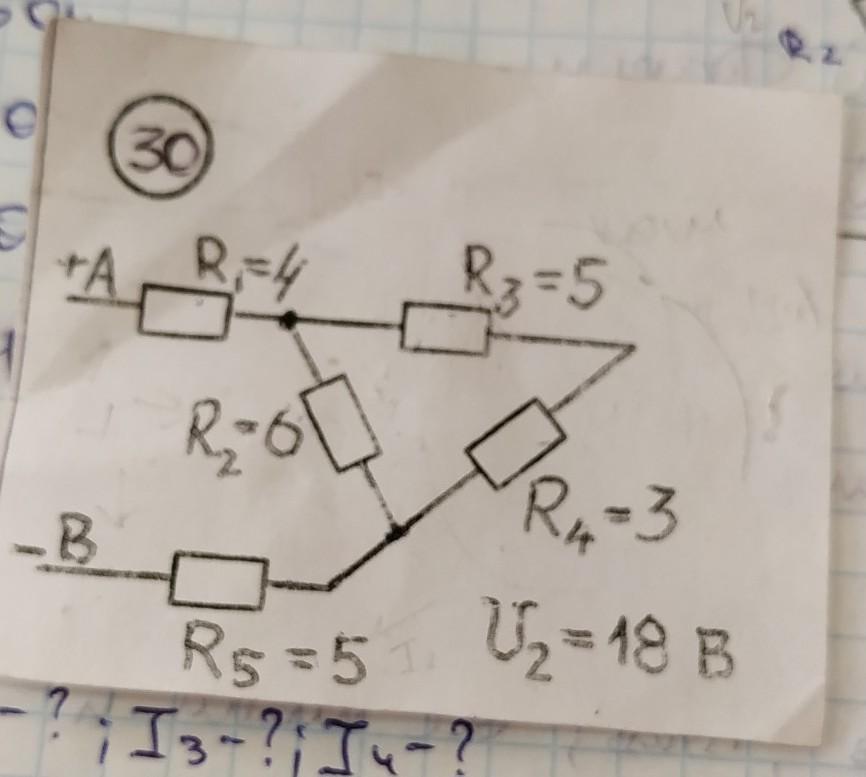

Задача: дана эл.сила участка цепи; даны наминалы резисторов; дано одно напряжение U2 = 18В. Требуется определить I(общ), Uав, Rэкв., все токи и напряжение на каждом резисторе; используя закон Ома для участка цепи и св-ва последовательного и параллельного соединения резисторов.​

Answer 1

1). Находим I₂ = U₂/R₂ = 18 : 6 = 3 (A)

2). Так как R₂ и группа R₃R₄ соединены параллельно, то:

                    U₃₄ = U₂   =>  I₃₄ = U₃₄/(R₃+R₄) = 18 : 8 = 2,25 (A)

3). Так как R₁; R₅ и группа R₂R₃R₄ соединены последовательно, то общий ток в цепи:

                    I = I₁ = I₅ = I₂ + I₃₄ = 3 + 2,25 = 5,25 (A)

4). Напряжение на R₁:

                    U₁ = IR₁ = 5,25 · 4 = 21 (B)

5). Напряжение на R₅:

                     U₅ = IR₅ = 5,25 · 5 = 26,25 (B)

6). Напряжение на R₃:

                     U₃ = I₃₄R₃ = 2,25 · 5 = 11,25 (B)

7). Напряжение на R₄:

                     U₄ = I₃₄R₄ = 2,25 · 3 = 6,75 (B)

8). Общее напряжение АВ:

                     U = U₁ + U₂ + U₅ = 21 + 18 + 26,25 = 65,25 (B)
