Предмет: Физика, автор: MrNext123

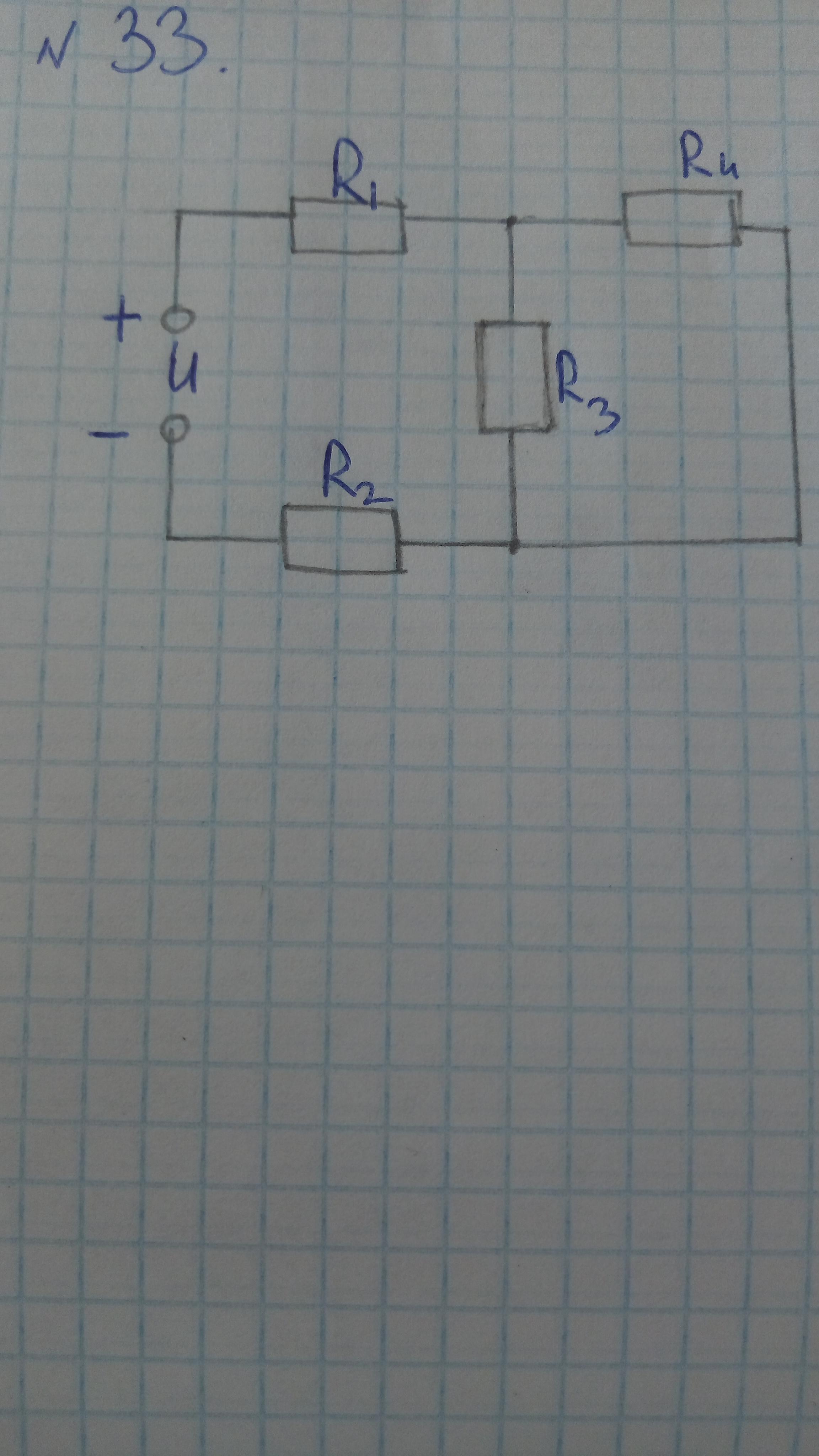

Найти R эквивалентный(общий) и упростить цепь (рисунок)

Приложения:

Ответы

Автор ответа: Dedagenn

R34=R3*R4/(R3+R4)= 72.56 Ом, Rэкв= R1+R34+R2= 77.56 Ом -ответ

Dedagenn: Во выкрутасы... Ну передвинь R4 по линии вправо, чтобы был вертикально и подчеркнуто параллельно R3. Наглядно...

Dedagenn: Можно еще все их вытянуть в цепочку по линии вверху, а справа и внизу -"голые" линии...

Dedagenn: Игрушки... Вот если бы дана была схема с перекрещивающимися соединениями, тогда да, надо перерисовывать и искать последовательные и параллельные цепи, чтобы свернуть

Dedagenn: А то еще применять преобразования звезды в треугольник или наоборот...

Dedagenn: Например, ромб, в 4 стороны впаяны резисторы, плюс 2 резистора по диагонали, на зажимы выведены верхняя и нижняя вершины... вот её упростить, это да...

MrNext123: Так ты прикрепи рисунок, да и все, поставлю 5 баллов

Dedagenn: редактор уже выключен, время истекло... А рисунок чего? По мне так исходная схема простая...

MrNext123: Ну вот якобы упрощённой схемы

MrNext123: И решение у вас неверное, к 72 прибавить 7 никак 77 не получится

Dedagenn: Эт точно, но увы...
