Question

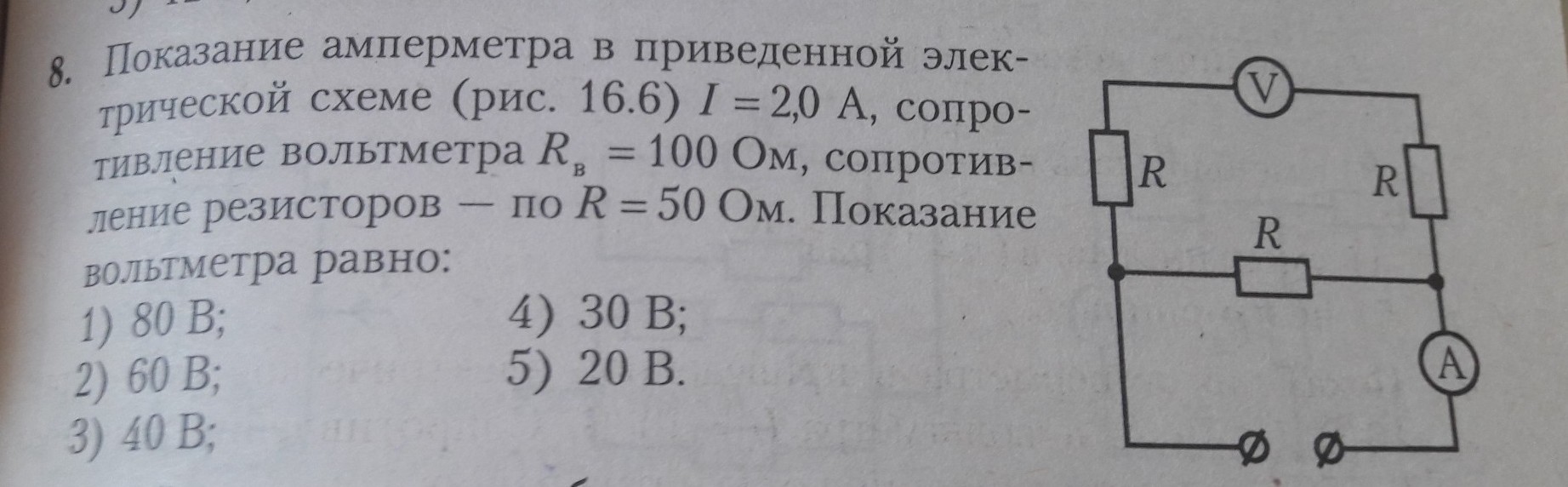

Подскажие пожалуйста, как решается.

Answer 1

Тебя испугало точно вольтметр не идеальный?Это ничего если вольтметр не идеальный то он показывает напряжение на своих выводах т.е. напряжение на нем .Если вверху общее сопротивление 200 Ом а внизу в четыре раза меньше значит внизу ток в четыре раза больше т.е. если сверху течет ток | то снизу 4| а при слиянии токов в узле получается ток 5| а этот ток в свою очередь равен показанию амперметра находим | и внизу напряжение 200 | и вверху тоже вычитаем напряжение обоих сопротивлений и находим
