Question

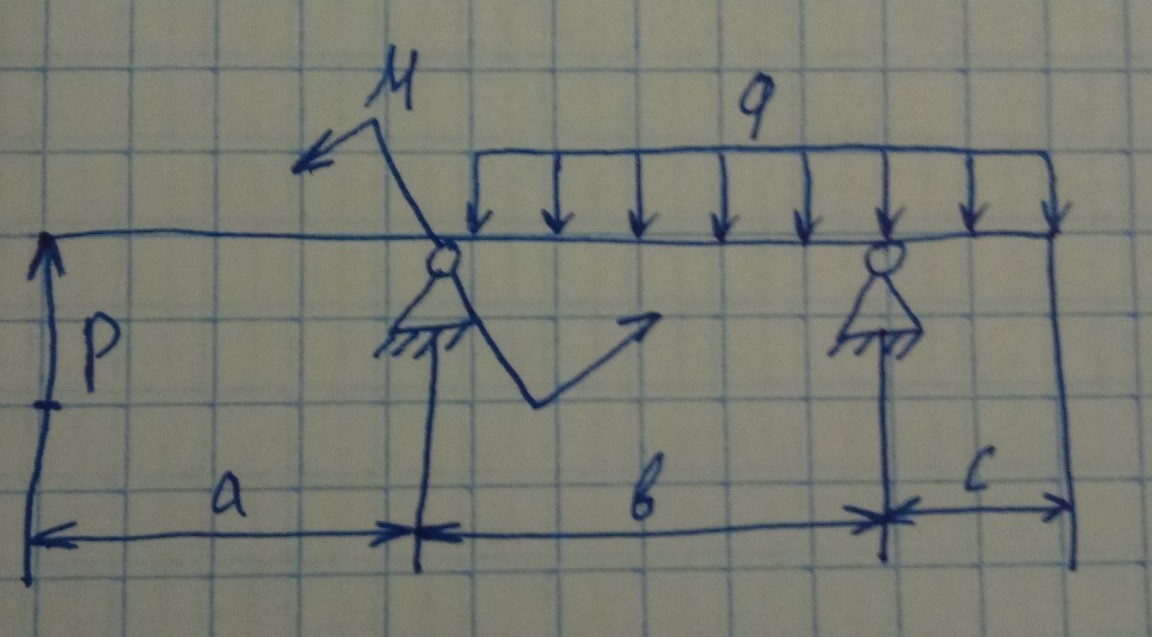

Нужно нарисовать рассчетную схему, помогите пожалуйста (теор.мех.)

Answer 1

Добавить реакции в опорах Rл и Rп, направленные вверх, и можно составлять 2 уравнения равновесия, для моментов удобно выбрать левую опору. Равнодействующая распределенных сил F=(b+c)*q, плечо относительно левой опоры (b+c)/2, значит момент Mр=-q*(b+c)²/2 (против часовой):
Rп*b+М-q(b+c)²/2-Р*а=0 -уравнение моментов;
Р+Rл +Rп-(b+c)*q=0 -уравнение проекций сил
