Question

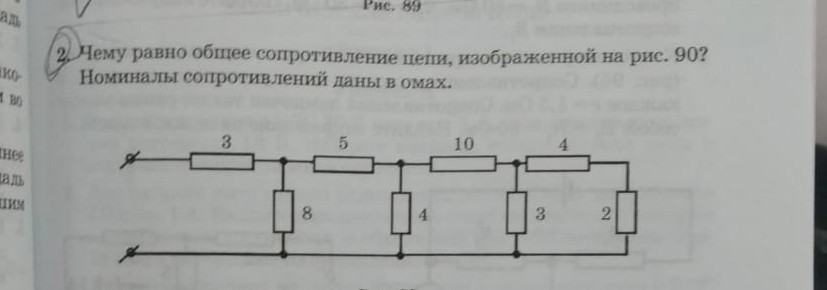

Чему равно общее сопротивление цепи, изображённой на рисунке?
С решением, пожалуйста​

Answer 1

идем справа налево

последовательно 2 и 4

r1=2+4=6 Ом

параллельно 3 и r1

r2= 3*6/(3+6)=2 Ом

последовательно r2 и 10

r3=2+10=12 Ом

параллельно 4 и r3

r4= 4*12/(4+12)=3 Ом

последовательно 5 и r4

r5=3+5=8 Ом

параллельно 8 и r5

r6= 8/2=4 Ом

последовательно 3 и r6

Rob =3+4=7 Ом
