Question

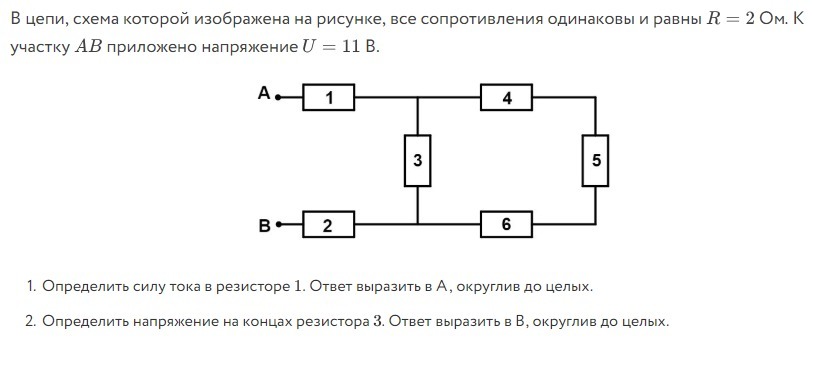

Помогите умоляю дам 20 баллов

Answer 1

$R_{456}=R_4+R_5+R_6=2+2+2=6(Om)$

$\frac{1}{R_{3456}}=\frac{1}{R_3}+ \frac{1}{R_{456}}=\frac{R_3+R_{456}}{R_3\cdot R_{456}} \\ \\ R_{3456}= \frac{R_3\cdot R_{456}}{R_3+R_{456}}=\frac{2\cdot 6}{2+6}=1,5(Om)$

$R=R_1+R_2+R_{3456}=2+2+1,5=5,5(Om)$

по закону Ома: $I=\frac{U}{R}=\frac{11}{5,5}=2(A)$

$I_1=I=2(A)$

$U_1=I_1 \cdot R_1=2\cdot 2=4(B)\\ \\ I_2=I=2(A)\\ \\ U_2=I_2\cdot R_2=2\cdot 2=4(B)\\ \\ U_1+U_2+U_{3456}=U\\ \\ U_3=U_{3456}=U-(U_1+U_2)=11-(4+4)=3(B)$

Ответ:

1) 2

2) 3
