Предмет: Другие предметы,
автор: anna2153

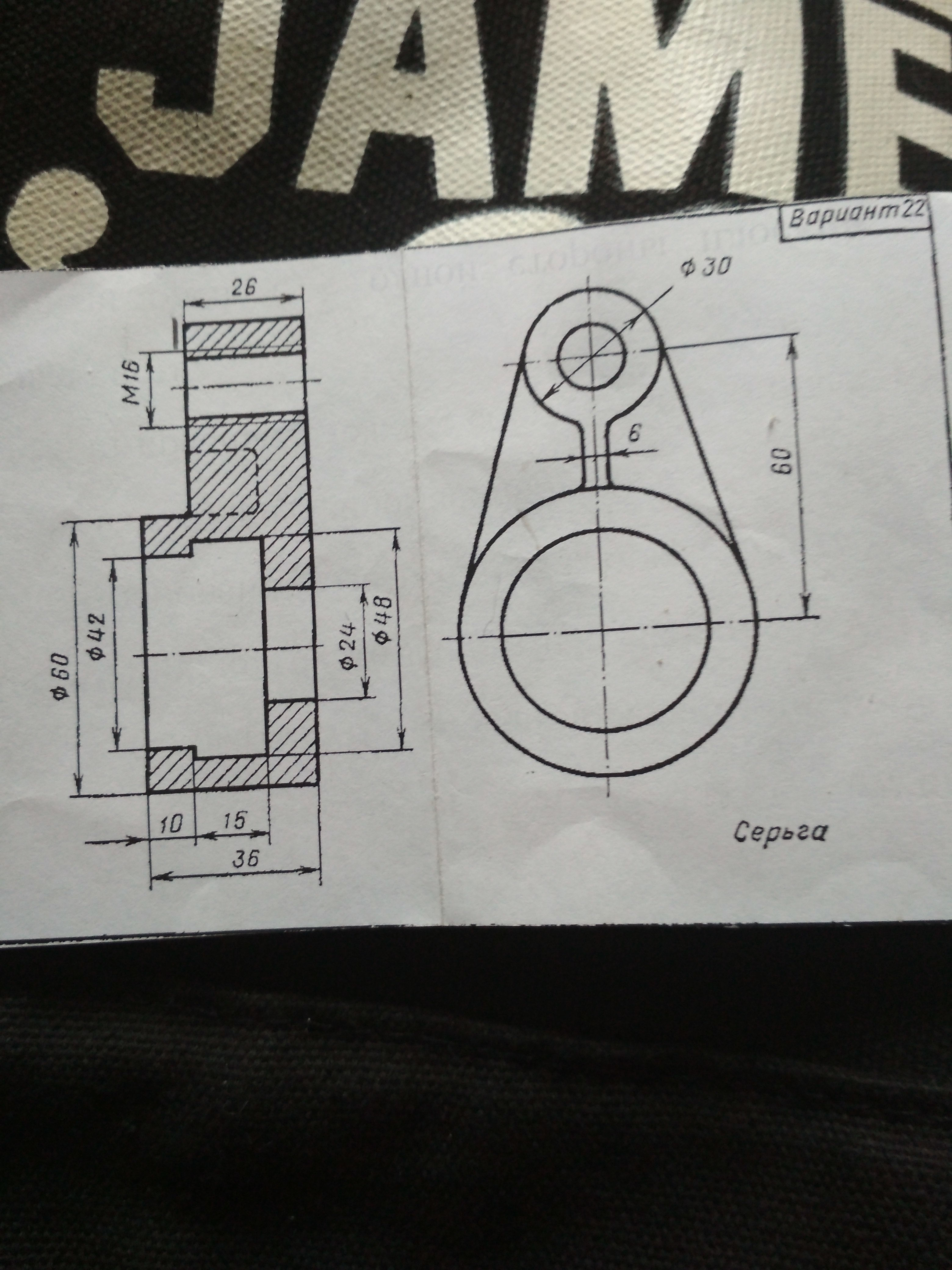

Помогите начертить чертеж по инженерной графики, пожалуйста
Приложения:
Ответы
Автор ответа:
2

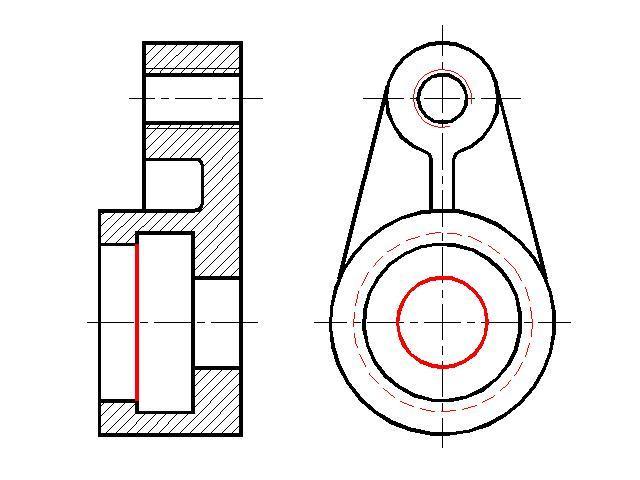

Что нужно добавить - выделено красным цветом:
1. прямой участок на главном виде
2. вид слева - неполную окружность, указывающую на резьбу (вверху)
3. вид слева - видимое и невидимое отверстия (внизу)
Убрать на главном виде штриховку с ребра жесткости.
Удачи!
1. прямой участок на главном виде
2. вид слева - неполную окружность, указывающую на резьбу (вверху)
3. вид слева - видимое и невидимое отверстия (внизу)
Убрать на главном виде штриховку с ребра жесткости.
Удачи!
Приложения:
