Question

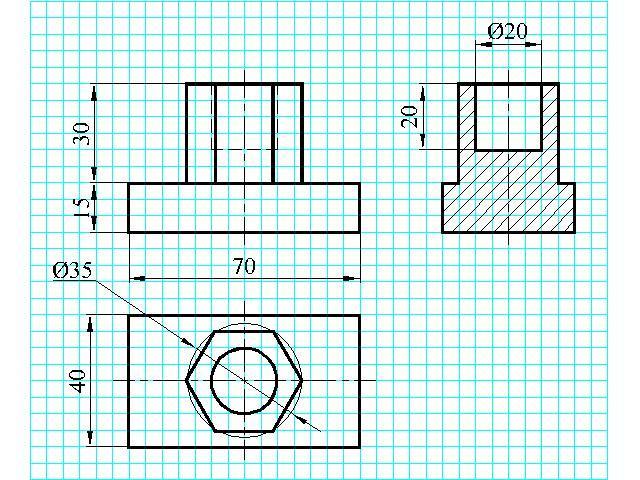

нужно выполнить чертеж в обычной тетради в клетку. Деталь(опора)состоит из параллелепипеда и шестиугольной призмы, расположенной в центре верхней (большей) грани параллелепипеда. По оси призмы просверлено глухое целендрическое отверстие: диамитром 20 мм, глубина 20мм. Размеры параллелепипеда:длина 70 мм , ширина 40 мм, высота 15 мм; призмы:высота 30 мм , диаметр описанной вокруг основания окружности 35 мм

Answer 1

+++++++++++++++++++++++++++++++++++++++++++++
