Question

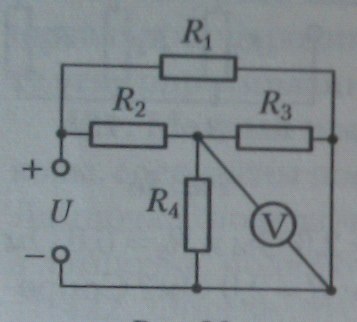

определите показания идеального вольтметра в электрической цепи в которой R1=12 ом, R2= 9 ом, R3=R4=6 ом. напряжение на клеммах источника тока u=24 В.

Answer 1

1) найдем сопротивление всей цепи
1/R=1/R1+1/(R2+R3,4)
R3,4=R3/2= 3 Ом
1/R=1/12+ 1/(9+3)=2/12
R=12/2=6 Ом
I=U/R=24/6=4 А
I1=U/R1=24/12=2 А
I2=I34=I-I1=4-2=2 А
U3=U4=I3,4*R3,4=2*3=6 В - ответ
