Question

Помогите пожалуйста...Рисунки на фото.....

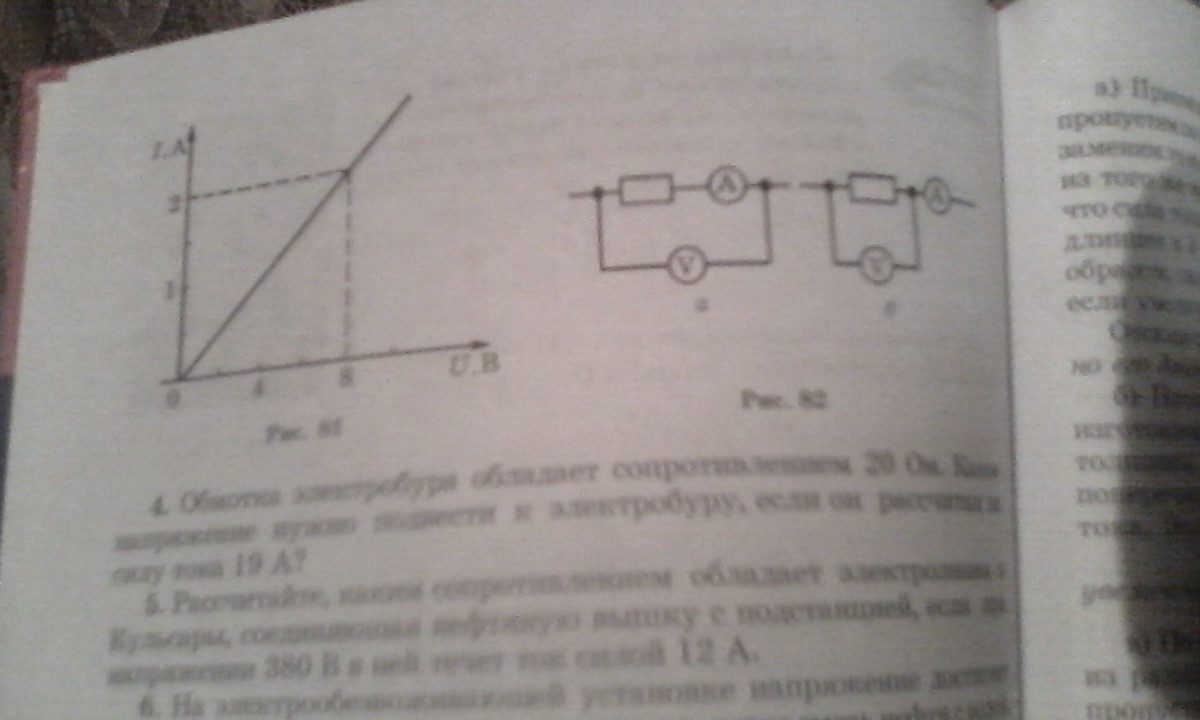

1)По графику (Рис. 81) определите сопротивление проводника. При каком напряжении по проводнику проходят ток 3А?
2)На рисунке 82 изображены схемы для измерения сопротивления.
Какую из них следует собрать, если измеряемое сопротивление велико; если оно мало?

Answer 1

График зависимости тока от напряжения имеет вид прямой, проходящей через начало отсчета, поэтому общий вид зависимости - I=kU. Найдем k, подставив координаты (8, 2). k=1/4. Таким образом
$I=frac{1}{4}U$
I=3 A => U=I/(1/4)=3/(1/4)=4*3=12 B

Для измерений больших напряжений используется схема а, для малых сопротивлений - б
