Question

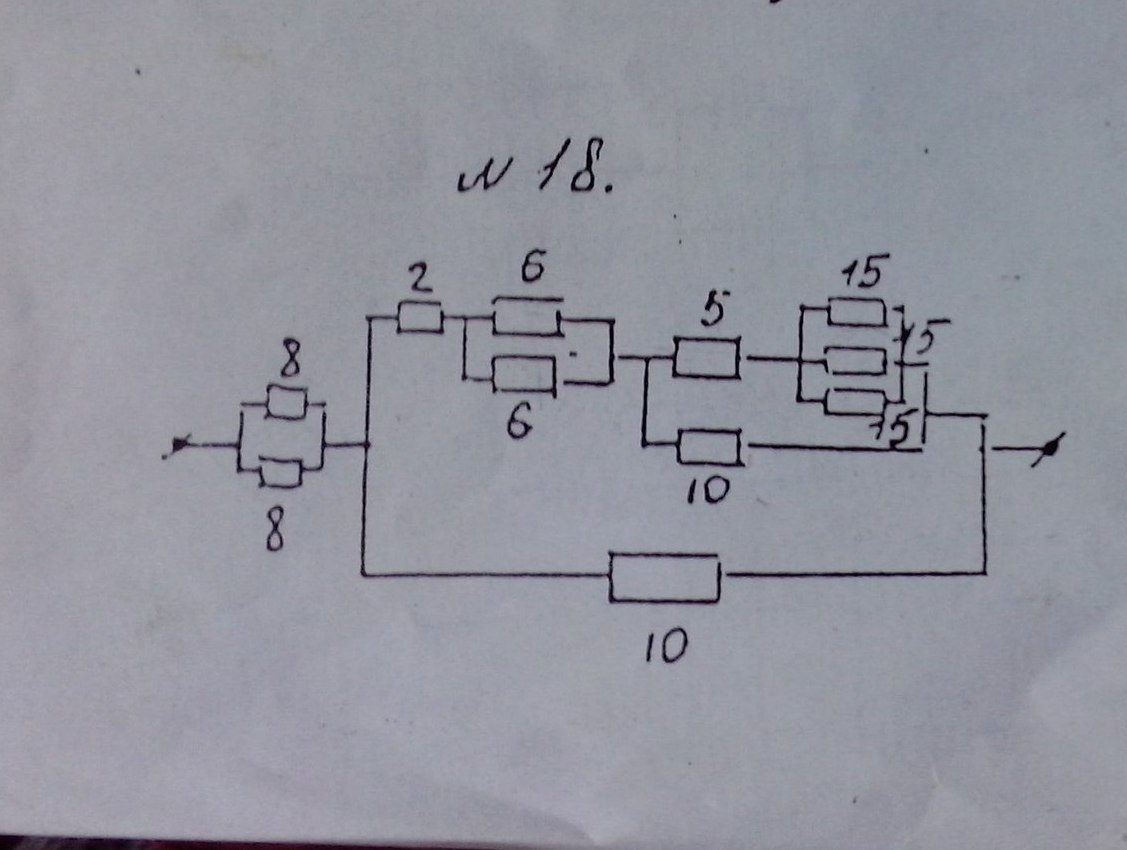

Помогите плиз, срочно нужно!Найти общее сопротивление цепи, изображенной на рисунке
Задание №18.

Answer 1

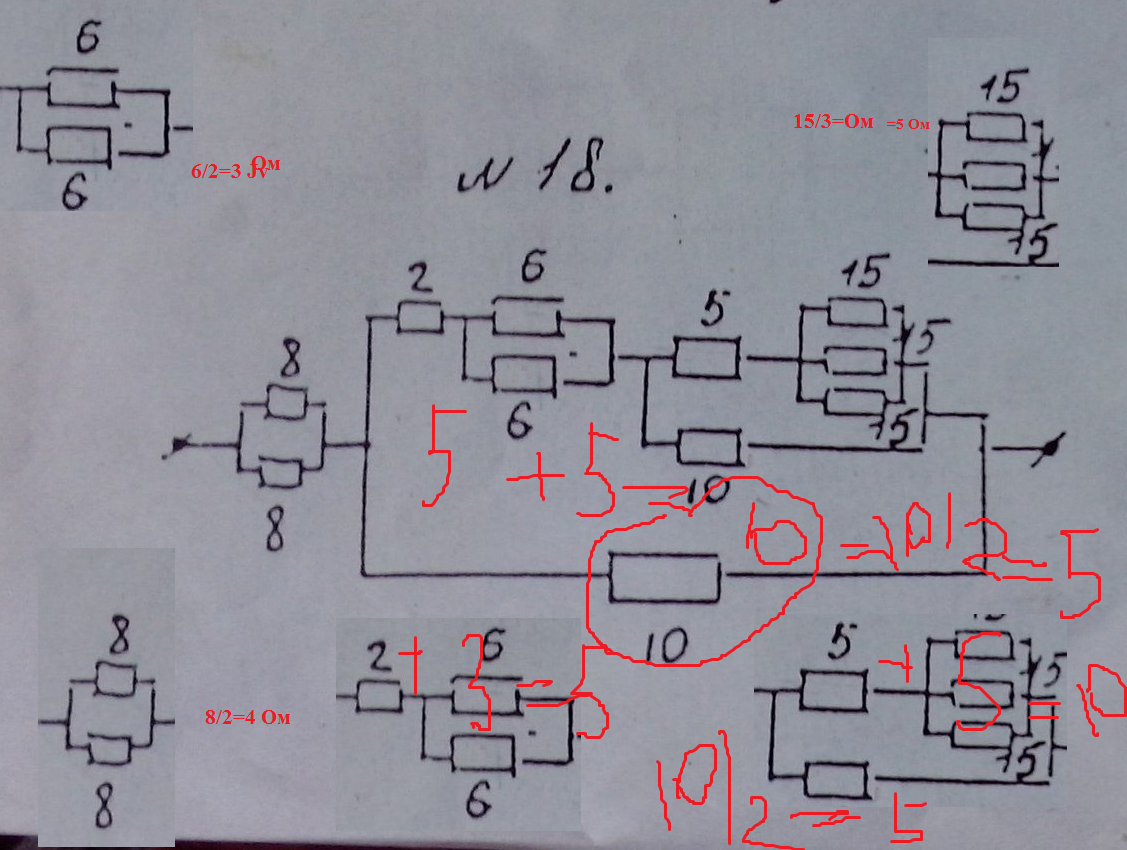

начинаем рассматривать справа

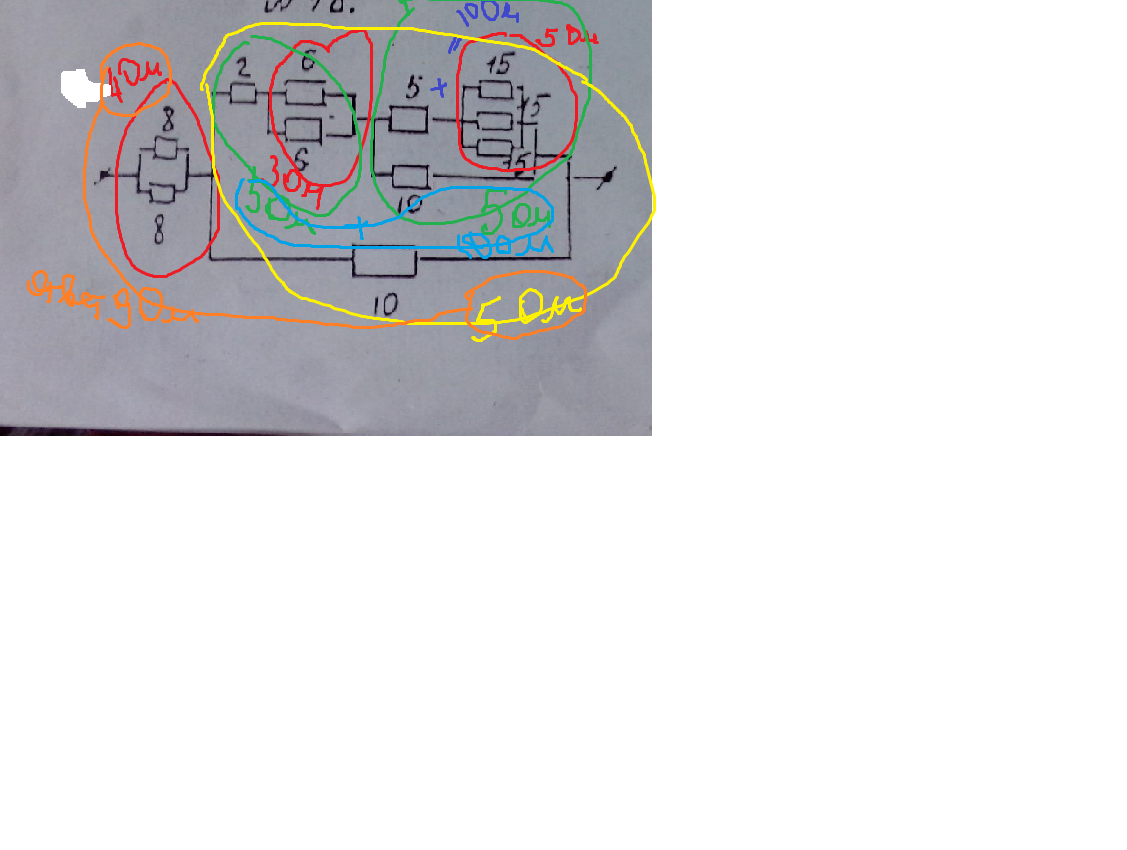

1. блок  3 по 15 сопротивление равно 15/3=5 Ом (красная)
оно соединено последовательно с 5 Ом  (синяя)
5+5=10 Ом и все параллельно с 10 Ом  сопротивление 10/2=5 Ом (зеленая)

2, блок 2 по 6 Ом сопротивление 6/2=3 Ом (красная)
к нему последовательно 2 Ом
сопротивление участка 2+3=5 Ом (зеленая)
 1 и 2 последовательно  5+5=10 Ом  ( голубая)
и параллельно с 10 Ом
10/2=5 Ом ( желтая)

3 блок 2 по 8 Ом  сопротивление 8/2=4 Ом

и к ни 5 последовательно
общее 4+5=9 Ом
