Question

Для заданной схемы определить, какое значение будет на выходе при х=0, у=1 и z=1.Желательно подробно расписать

Answer 1

Ответ: 0

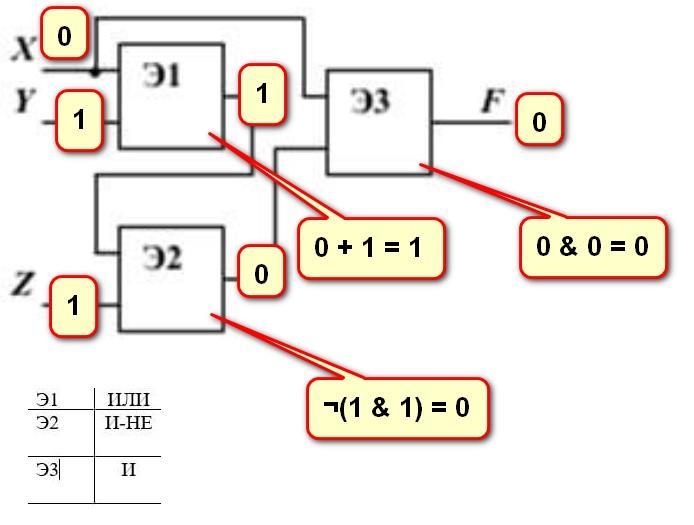

Объяснение: решение показано во вложении. Но есть более быстрое решение, устное.

Значение F получается на выходе Э3 - элементе "И". Поскольку на один из его входов подается X = 0, на выходе будет 0 независимо от сигнала на другом входе. Но тогда и рисовать нечего))
