Question

Терміново.

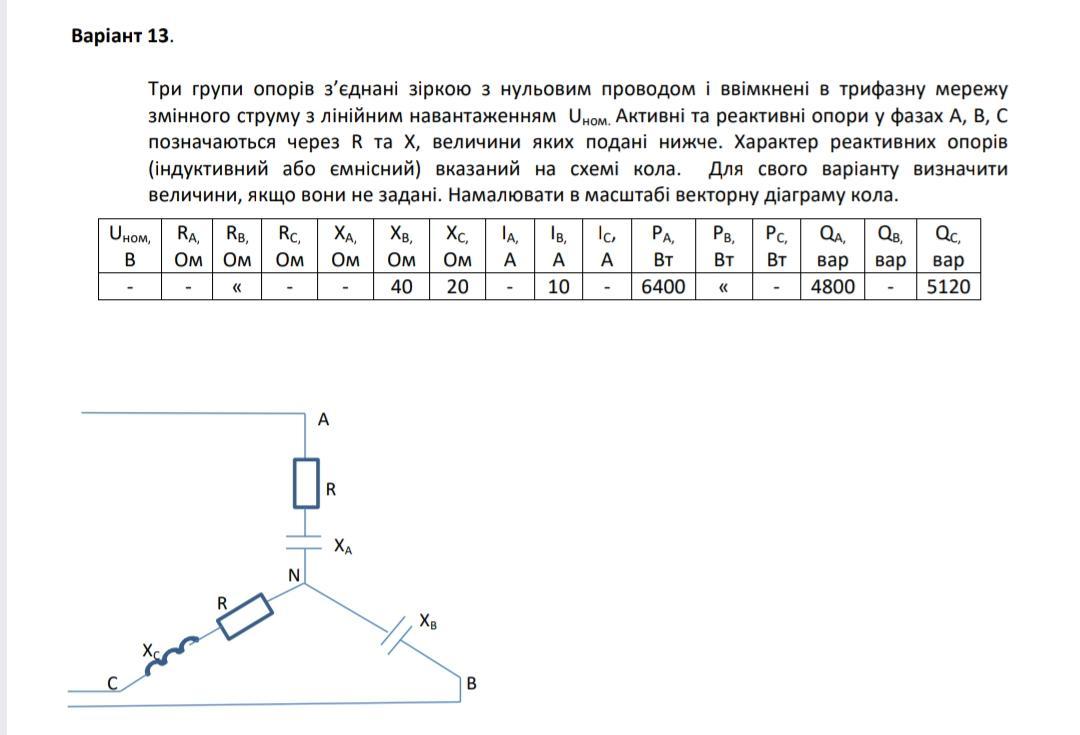

Три групи опорів з'єднані зіркою з нульовим проводом і ввімкнені в трифазну мережу змінного струму з лінійним навантаженням Ином. Активні та реактивні опори у фазах А, В, С позначаються через R та X, величини яких подані нижче. Характер реактивних опорів (індуктивний або ємнісний) вказаний на схемі кола. Для свого варіанту визначити величини, якщо вони не задані. Намалювати в масштабі векторну діаграму кола.

Answer 1

Відповідь:

Пояснення:

Спочатку визначте величини активних опорів R у фазах А, В, С. Якщо вони не задані, потрібно отримати додаткову інформацію або використовувати підказки в задачі.

Потім визначте характер реактивних опорів (індуктивний або ємнісний) у фазах А, В, С, згідно з наданою схемою кола.

Призначте величини реактивних опорів X у фазах А, В, С, враховуючи їх характер (індуктивний або ємнісний). Якщо вони не задані, потрібно використовувати підказки або отримати додаткову інформацію.

Після отримання величин активних і реактивних опорів усіх фаз, ви можете побудувати векторну діаграму кола. Для цього складіть комплексні імпеданси для кожної фази, використовуючи формули Z = R + jX, де R - активний опір, X - реактивний опір. Потім намалюйте вектори комплексних імпедансів на комплексній площині відповідно до фаз, що з'єднані зіркою, і покажіть напрямок і фазу кожного вектора.
