Question

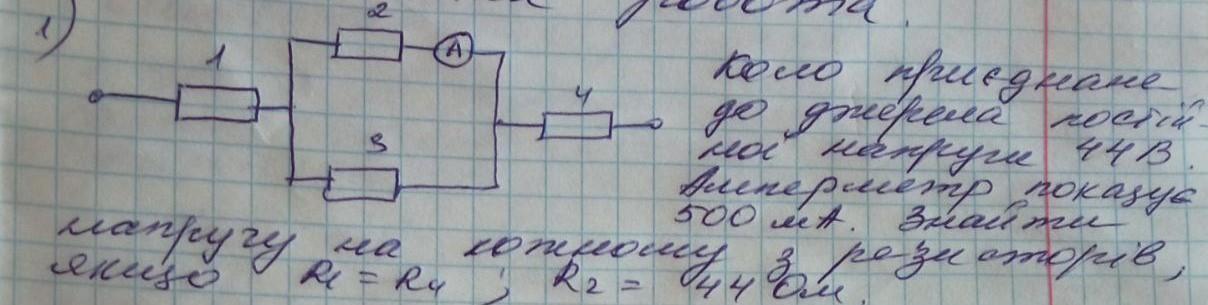

Коло приєднане до джерела постійної напруги 44В, Амперметр показує 500мA. Знайти напругу на кожному з резисторів, якщо R1=R4, R2=44 Om

Answer 1

Ответ: 11В; 22В; 22В; 11В

Объяснение:

Дано:

R1=R4

R2=44 Ом

I2=500мА=0,5А

------------------

U1-U4-?

Согласно закона Ома:

U2=U3=I2*R2=0,5*44=22В

При последовавательном соедиеннии общее напряжение цепи равно сумме напряжений кажлого потребителя:

U=U1+U2,3+U4

Поскольку сопротивление R1=R4 и при последовательном соединении ток в цепи на всех потребителях одинаков, то:

U1=U1=(U-U2,3)/2=(44-22)/2=11В
