Question

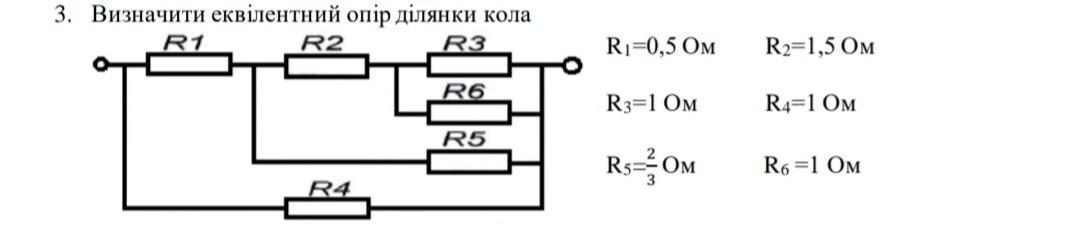

Визначити еквівалентний опір ділянки кола​

Answer 1

Ответ:

1. Знаходимо опір ланки з резисторів R3, R6:

R3,6=R3*R6/R3+R6=1*1/1+1=1/2=0,5 Ом.

2. Знаходимо опір ланки з резисторів R2, R3, R6, R5.

R2,3,6,5=(R2+R3,6)*R5/R2+R3,6+R5=(1,5+0,5)*(2/3)/1,5+0,5+2/3=(4/3)/(8/3)=4/8=1/2=0,5 Ом;

3. Знаходимо опір ланки з резисторів R1, R2, R3, R6, R5:

R1,2,3,6,5=R1+R2,3,6,5=0,5+0,5=1 Ом;

4. Знаходимо еквівалентний опір усього кола:

Rекв=R1,2,3,6,5*R4/R1,2,3,6,5+R4=1*1/1+1=1/2=0,5 Ом.

Объяснение:
