Question

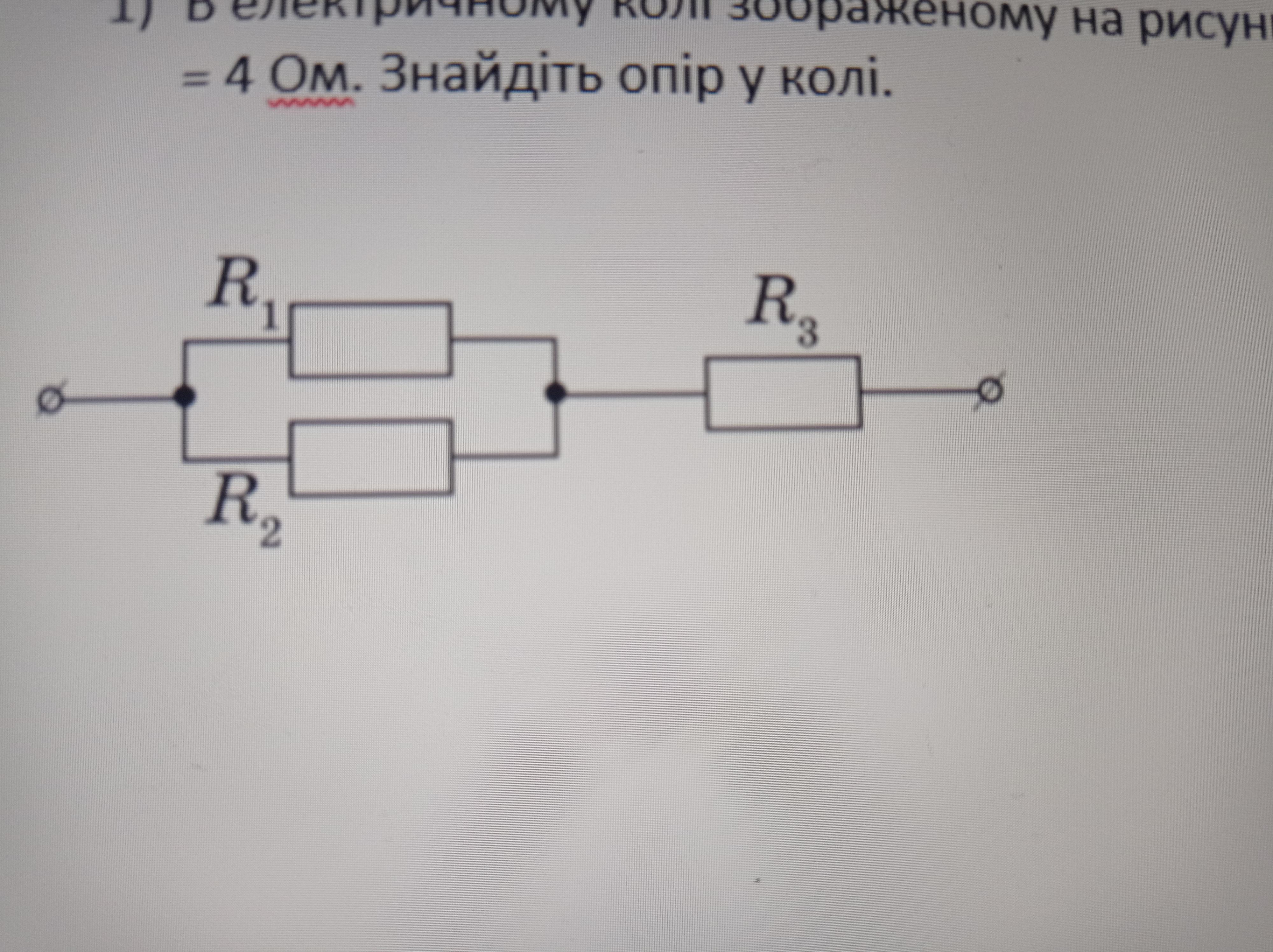

1) В електричному колі зображеному на рисунку R1 = 1 OM, R2 = 2 Om, R3 =4 Ом. Знайдіть опір у колі.

Answer 1

Ответ:

$4 \frac{2}{3}$  Ом

Объяснение:

R1 и R2 з'єднані паралельно. При паралельному з'єднанні 2-х опорів, їх еквівалентний опір дорівнює

R екв = (R1*R2) / (R1 + R2) = (1*2) / (1+2) = 2/3 Ом

R екв и R3 з'єднані послідовно. При послідовному з'єднанні резисторів, їх еквівалентний опір дорівнює сумі опорів:

R общ = R екв + R3 = 2/3 + 4  = 4 и 2/3 Ом
