Question

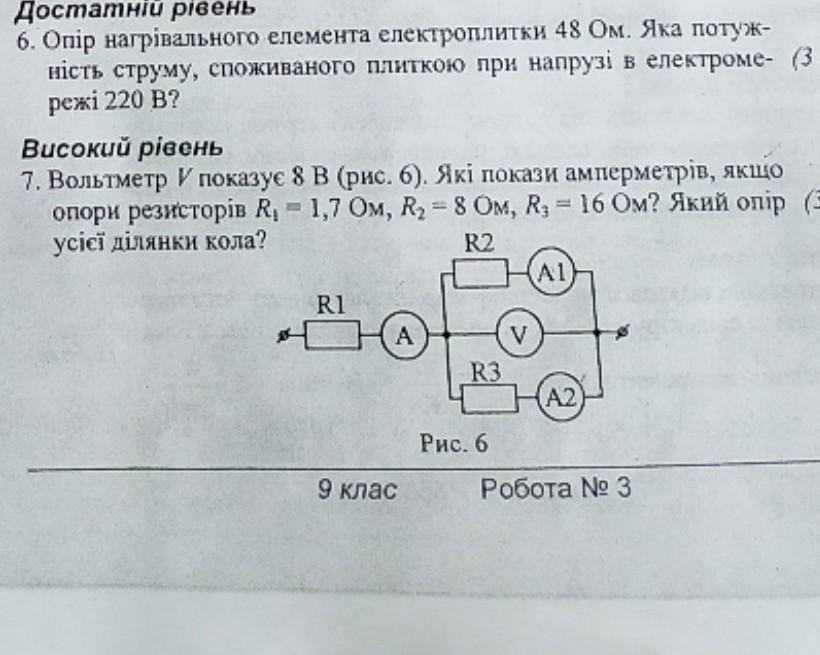

Вольметр V показує 8B.Які покази амперметрів, якщо опори резисторів R1 = 1,7 Ом , R2=8 Ом , R3= 16 Ом? Який опір усієї ділянки кола?(7)​

Answer 1

Ответ:

Дано:

R1=1,7 Ом;

R2=8 Ом;

R3=16 Ом;

U2=8 Ом.

Знайти І1, І2, І3, R.

I2=U2/R2=8/8=1 A;

U3=U2=8 B;

I3=U3/R3=8/16=0,5 A;

I1=I2+I3=1+0,5=1,5 A;

R=R1+R2*R3/R2+R3=1,7+8*16/8+16=1,7+5,3=7 Ом;

Проверка: Напряжение на первом резисторе, равно:

U1=I1*R1=1,5*1,7=2,55 B;

Тогда общее напряжение в цепи, будет равно:

U=U1+U2=2,55+8=10,55 B;

Тогда: І1=U/R=10,55/7=1,5 А.
