Question

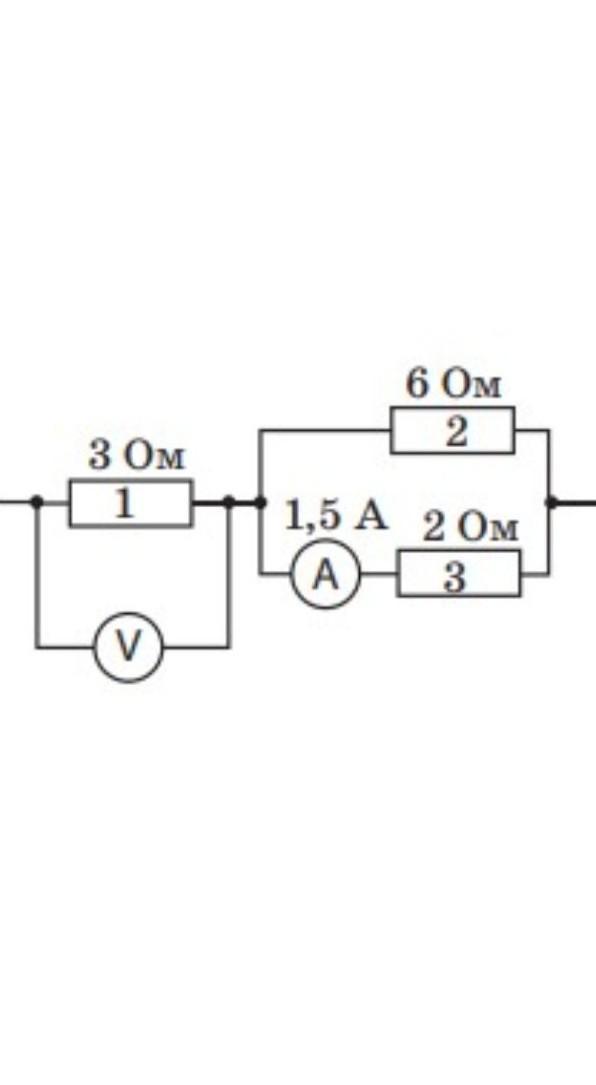

Завдання з фізики. Визначте показ вольтметра і занальну напругу на ділянці ​

Answer 1

Відповідь:

V1=6V      V∑=9V

Пояснення:

розглянемо коло з ║ резисторами r2-r3     струм через r3  =1.5A   а струм через r2  =0,5А      (резистор r2   має опір в 3 рази більше r3)    загальний струм , який протікає через r1      буде: I3+I2⇒1.5+0.5=2A

тепер шукаємо показ вольтметра,який вкл.   до  r1      U1=r1*I1=2*3=6V

щоб знайти загальну напругу на ділянці , треба визначити напругу на кодному інтервалі ділянки.        На першому ми вже знаємо, це 6V  , а на другому визначимо так:    I3*r3⇒1.5*2=3V

    ∑U=U1+U2⇒6+3=9V
