Question

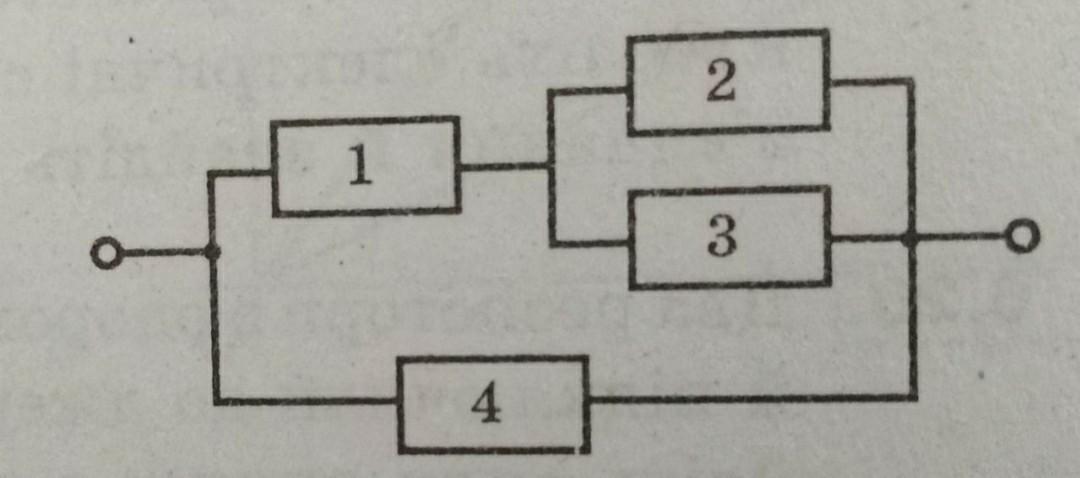

Всі резистори, з яких складається ділянка кола, мають однаковий опір 5 Ом. Знайдіть загальний опір ділянки.ДАЮ 20 БАЛЛОВ
​

Answer 1

Ответ:

Відповідь 3 Ом

Объяснение:

Опори 2 і 3 зєднані паралельно. Їх можна заміни еквівалентним опором 2,5 Ом.  Тепер опір 1 і опір ділянки 2-3 будуть зєднані послідовно. Еквівалентний опір цієї ділянки буде рівний 5+2,5=7,5 Ом.

І нарешті опір 4 буде зєднаний параленьно з останнім еквівалентним опором $\frac{1}{R} =\frac{1}{5} +\frac{1}{7.5}$⇒$R=\frac{5*7.5}{5+7.5} =3$
