Question

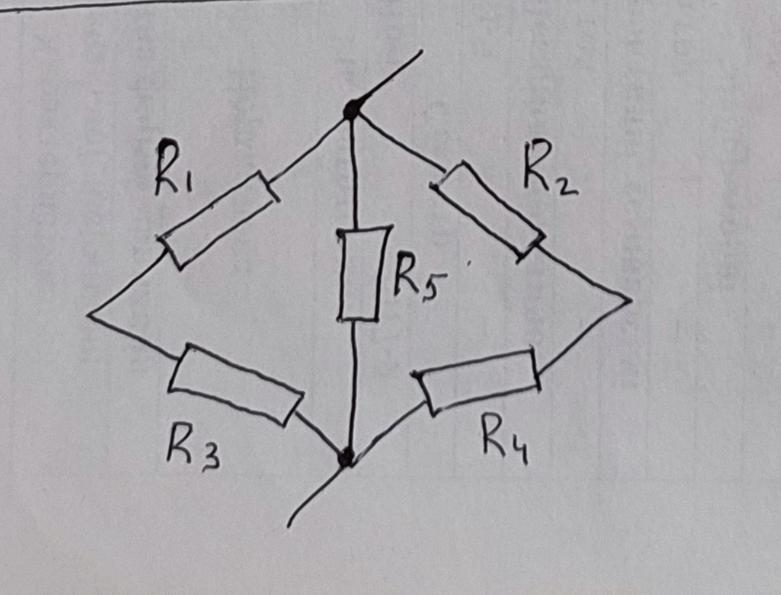

Задача на рисунке ⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀

Answer 1

Объяснение:

1) если перерисовать схему, то получится, что она имеет три параллельные ветви, а именно: (R1+R3)||R5||(R2+R4);

2) если необходимо найти общее сопротивление, то

$\frac{1}{R} =\frac{1}{R_1+R_3} +\frac{1}{R_5} +\frac{1}{R_2+R_4};$

3) если величины всех резисторов одинаковы, то общее сопротивление участка цепи равно:

$R=\frac{R_1}{2} .$
