Question

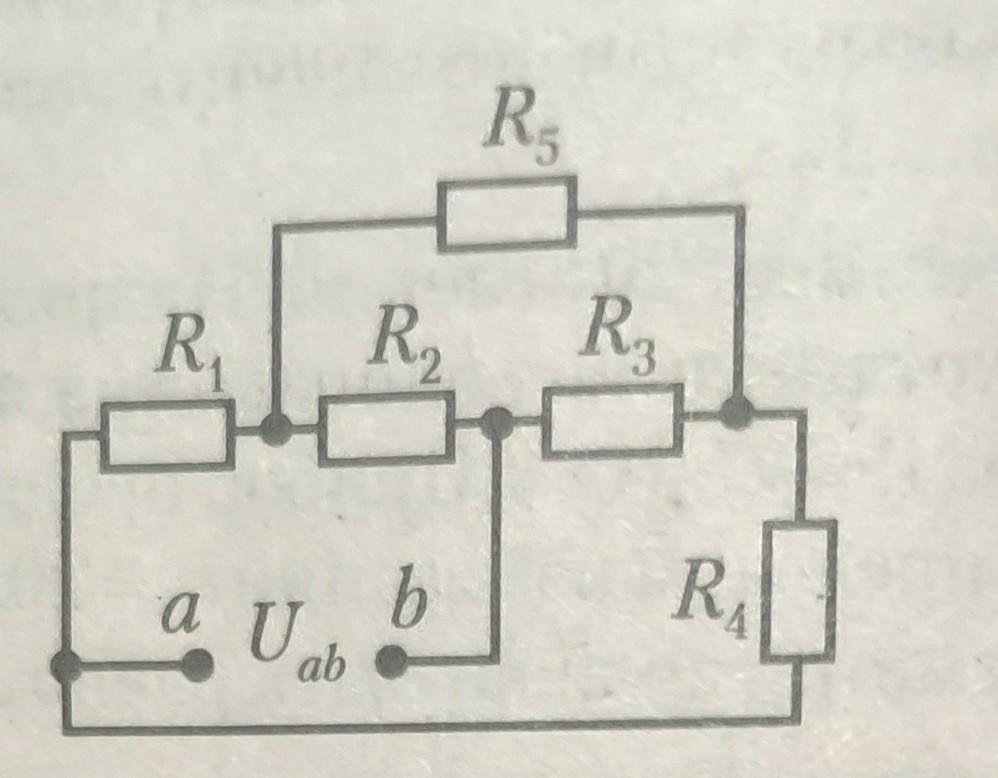

В приведенной схеме R1=R2=R3=R4=20 Ом, R5=6 Ом (см. рисунок). Напряжение между точками a и b U = 60 В. Сила тока через R1 равна ... ?

В конце сборника есть указание к решению, где написано, что через резистор R2 ток не течет, но не объясняется почему. Мне нужно четкое объяснение, почему это так. Без этого решение не принимается и будет подана жалоба на возврат баллов ​

Answer 1

Ответ:

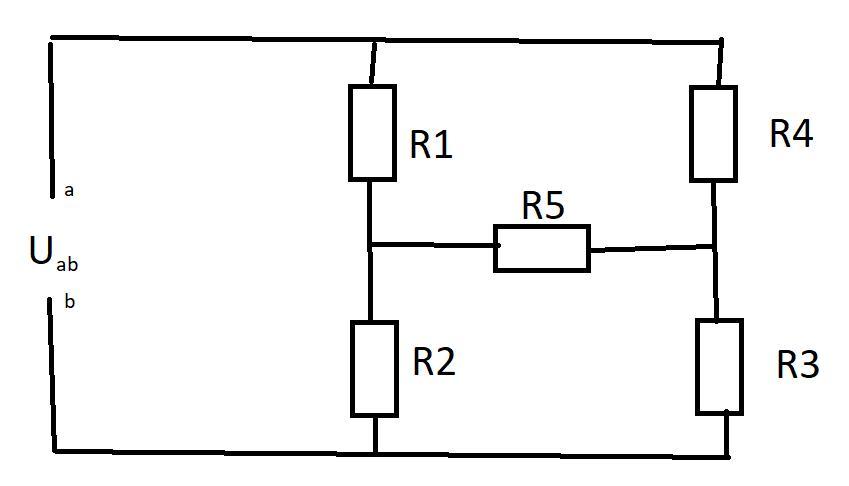

Перерисуем дурнонарисованную схему. Как проверить правильность? Смотри от a должно прийти на.... от b должно прийти на... как соединено дальше и куда приходят концы R5.

Если R1=R2=R3=R4=20 Ом, то через R5=6 Ом ничего не течет (нужна разность потенциалов, а ее там нет) видимо или в ответе или у вас описка.

ток через R1 и R2 одинаков и равен

I1=U/(R1+R2)=60/(20+20)=6/4=1.5 A

Легко понять, что такой же ток и через R3, R4

А вот I5=0

Все.

Объяснение:
