Question

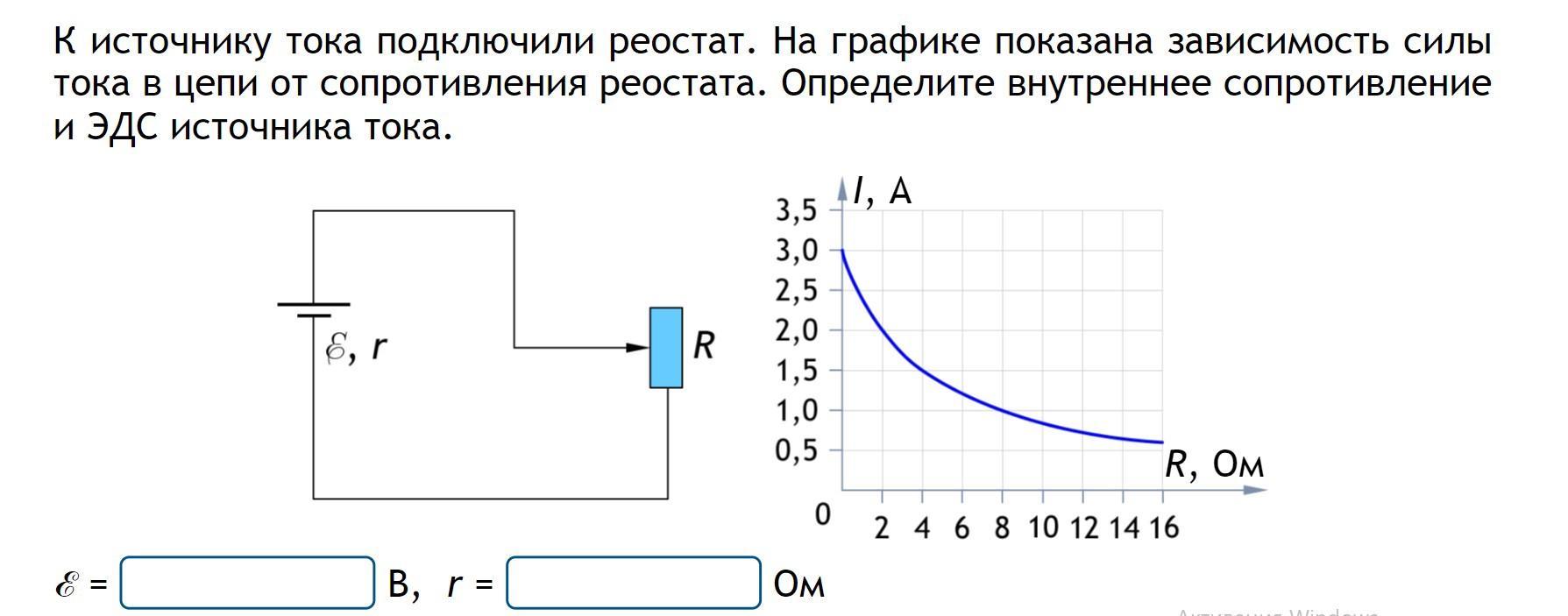

Помогите не могу понять!

Answer 1

Ответ:

r = 4 Ома

E = 12 B

Объяснение:

Из графика возьмем

R1 = 8 Ом

I1 = 1 A

R2 = 4 Ома

I2 = 1.5 A

E = ?

r = ?

E = I1*(R1+r)

E = I2*(R2+r)

I1*(R1+r) = I1*(R1+r)

1*(8+r) = 1.5*(4+r)

8+r = 6+1.5*r

0.5*r = 2

r = 2/0.5 = 4 Ома

E = 1*(8+4) = 12 B
