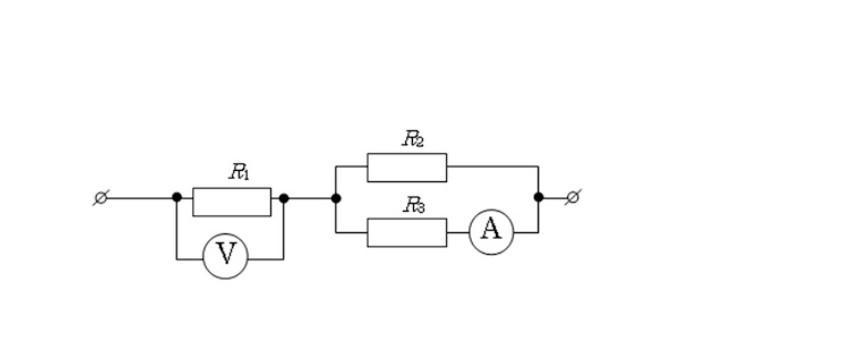

Три провідники з'єднані, як показано на рисунку. Опори провідників: R1 = 10 Ом, R2 = 5 Ом, R3 = 5 Ом. Яка напруга на провіднику 1, якщо амперметр показує силу струму 2А? * ​

Answer 1

Дано:

R1 = 10 Ом

R2 = 5 Ом

R3 = 5 Ом

I3 = 2А

U1 - ?

Решение:

1) U3 = U2 = 5 Ом * 2 А = 10В

2) I2 = 10В / 5Ом = 2 А

3) I2,3 = I1 = 2 А * 2 = 4 А

4) U1 = I1 * R1 = 4 А * 10 Ом = 40В

Ответ: 40В
