Question

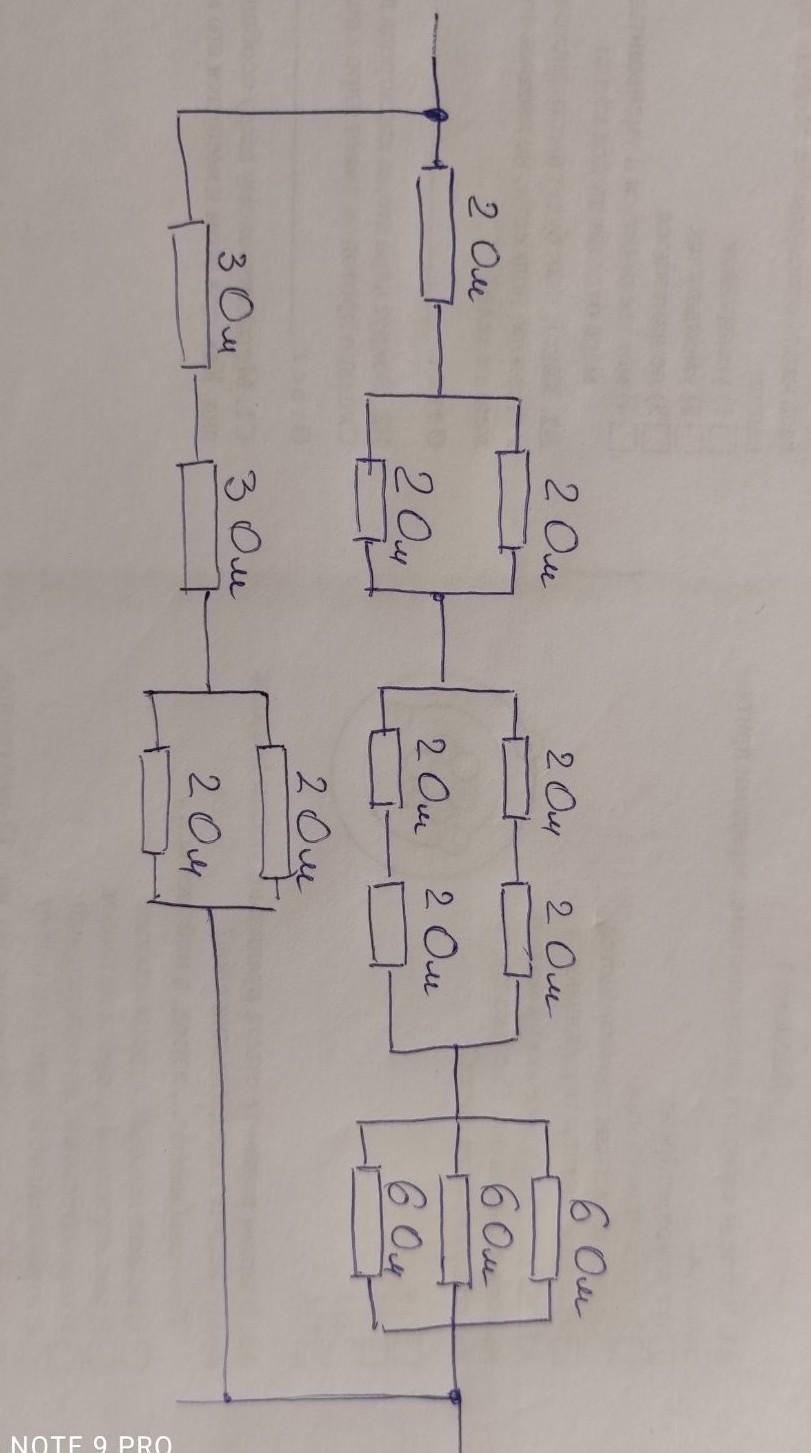

вычислите общее сопротивление участка цепи ​

Answer 1

Ответ:3,5 Ом

Объяснение:

верхний участок цепи

R1= 2 Ом+2/2Ом+4/2 Ом+6/3 Ом=2+1+2+2=7 Ом

нижний участок

R2= 3 Ом+3 Ом+2/2  ОМ= 7 Ом

общее сопр. R=R1*R2/(R1+R2)= 49/14=3,5 Ом

при паралл. соединении одинак. проводников сопр. 1 проводника делится на их количество

при послед. соединении R=R1+R2+R3+.....
