Question

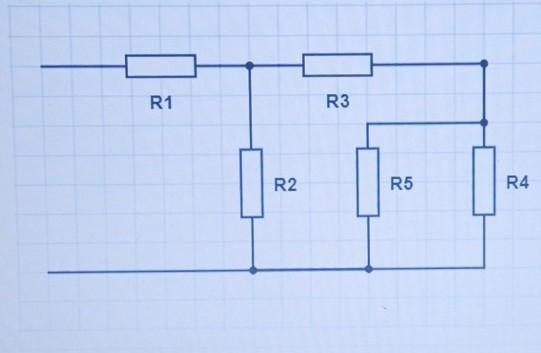

Значение каждого сопротивления 5Ом

ПОМОГИТЕ ПОЖАЛУЙСТА!!!​

Answer 1

Ответ:

Объяснение:..........

Answer 2

Ответ:

Объяснение:

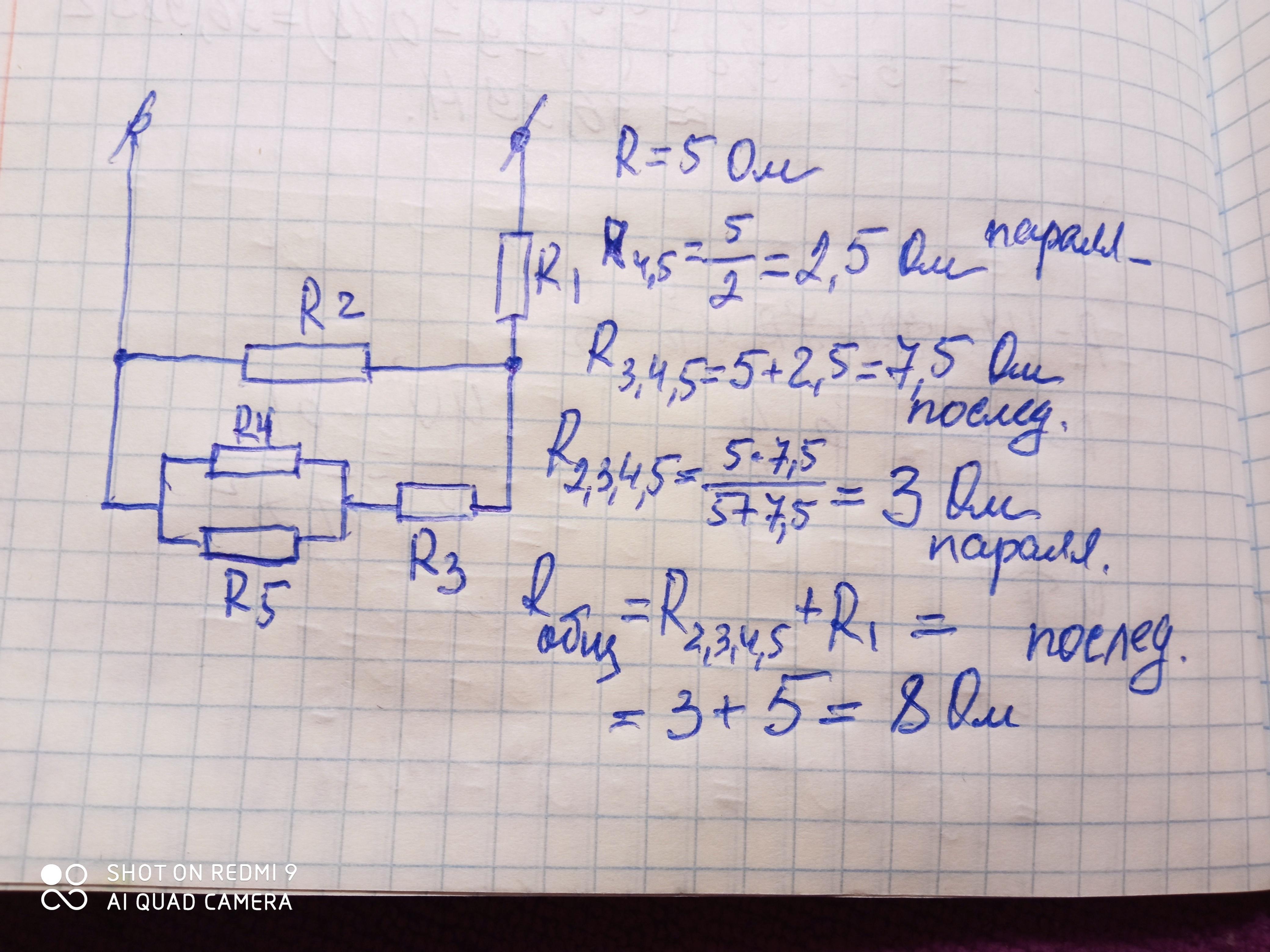

1)

Резисторы R₄ и R₅ соединены параллельно, поэтому:

R₄₅ = R₄·R₅ / (R₄ + R₅) = 5·5 / (5 + 5) = 2,5 Ом

2)

Резисторы R₃ и R₄₅ соединены последовательно, поэтому:

R₃₄₅ = R₃ + R₄₅ = 5 + 2,5 = 7,5 Ом

3)

Резисторы R₂ и R₃₄₅ соединены параллельно, поэтому:

R₂₃₄₅ = R₂·R₃₄₅ / (R₂ + R₃₄₅) = 5·7,5 / (5 + 7,5) = 3 Ом

4)

Сопротивление цепи:

Rобщ = R₁ + R₂₃₄₅ = 5 + 3 = 8 Ом
