Question

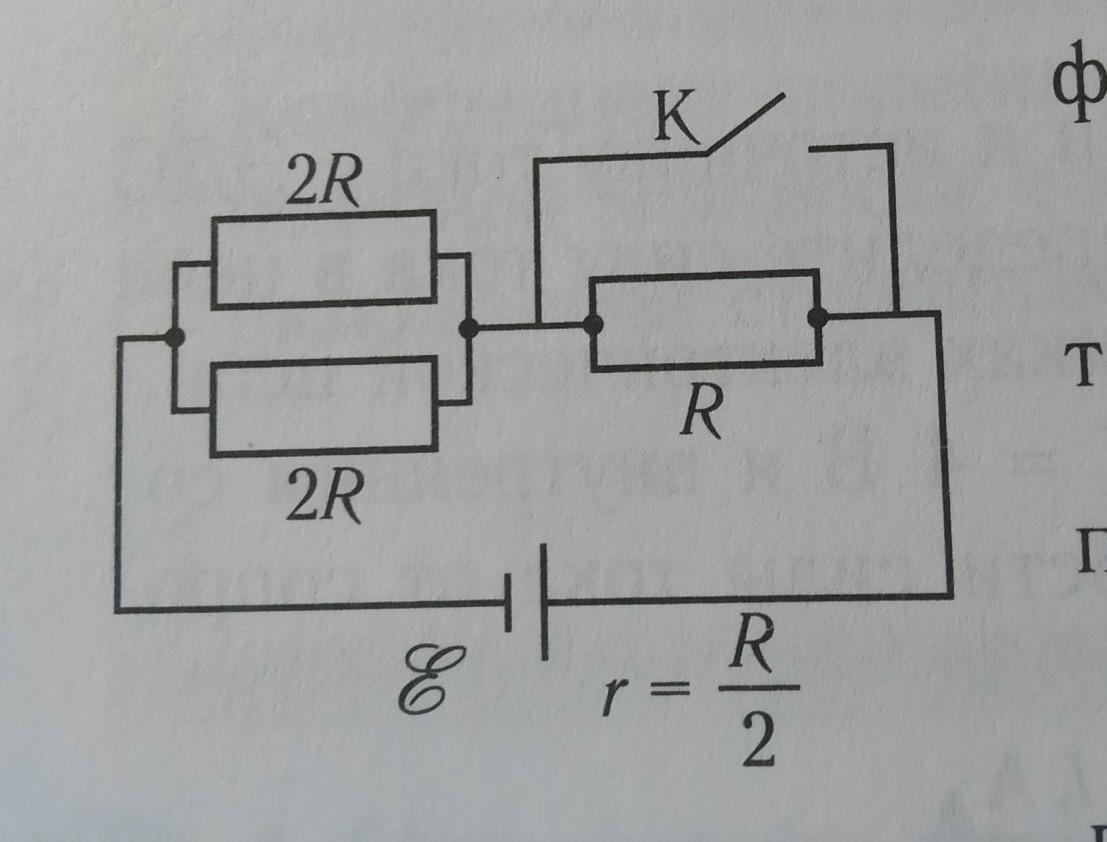

найдите общее сопротивление цепи при замкнутом ключе. почему при замкнутом ключе сопротивление резистора R не учитывается? ​

Answer 1

Ответ:

Объяснение:

Замкнутый ключ представляет собой нулевое сопротивление, выключенное параллельно сопротивлению R. Эквивалентное сопротивление при параллельном соединении рассчитывается по формуле:
R = R1R2/(R1 + R2) = 0*R/(0+R) = 0 Ом
Отсюда видно, что независимо от величины сопротивления R, включение параллельного нулевого сопротивление, общее сопротивление будет равно нулю.
Параллельно включение двух сопротивлений по 2R даёт сопротивление равное R.
Также в цепи указано внутреннее сопротивление источника напряжения. Поэтому общее сопротивление цепи равно:
R + r = R + R/2 = 3R/2
