Question

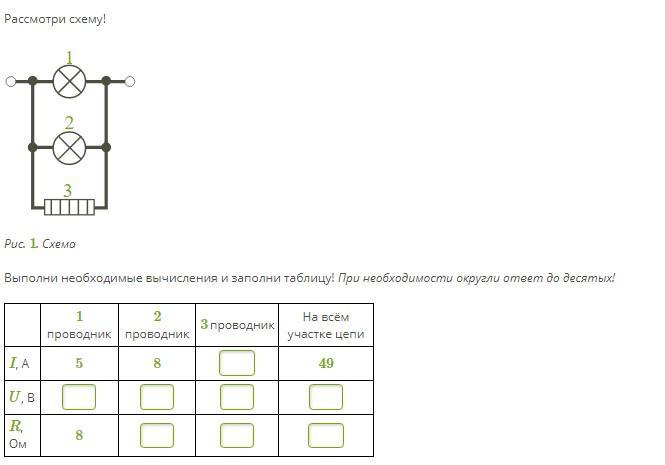

Рассмотри схему!
Выполни необходимые вычисления и заполни таблицу! При необходимости округли ответ до десятых!

Answer 1

находим напряжение на первом проводнике U=I*R=5*8=40В

параллельное соединение, значит такое же напряжение на всех проводниках.

находим ток на третьем проводнике. сумма токов на трех проводниках равно току на всем участке.

49-8-5=36 А.

сопротивление на втором проводнике 40/8=5 Ом,

на третьем проводнике 40:36=1,1 Ом.

на всем участке 40:49=0,8 Ом.

проверка.

1/R1+1/R2+1/R3=1/R

1/8+1/5+10/11=(55+88+400)/440=543/440

R=440/543=0,8 Ом.

              1 про-      2 про-   3 про-     весь

              водник  водник  водник  участок

I, A              5             8            36          49

U,В              40          40          40           40

R,Ом           8              5           1,1           0,8
