Question

ПОЖАЛУЙСТА СРОЧНО

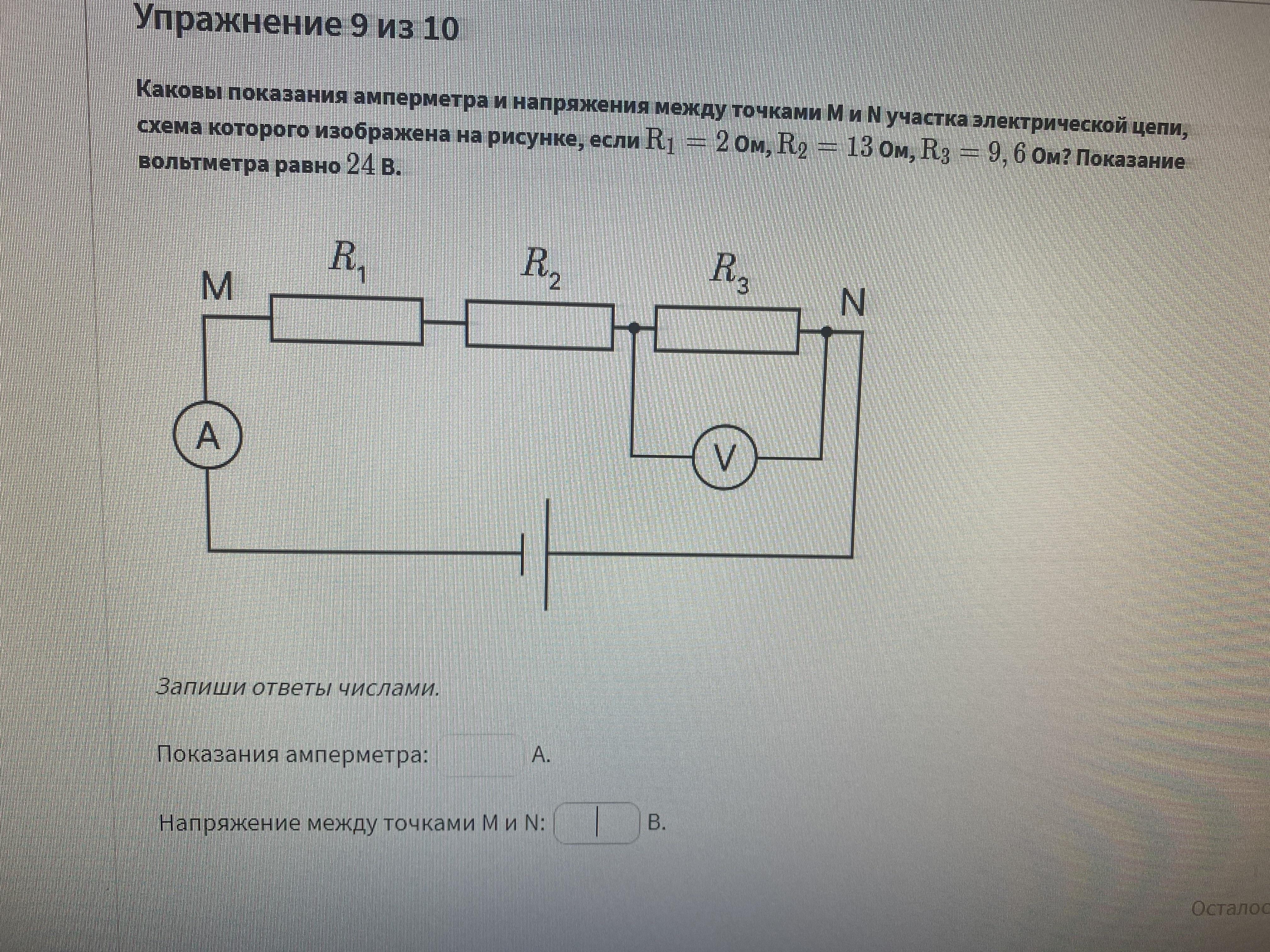

Каковы показания амперметра и напряжения между точками M и N участка электрической цепи, схема которого изображена на рисунке, если R_1 = 2 Ом, R_2= 13Ом, R_3 = 9,6 Ом? Показание вольтметра равно 24 В.

Answer 1

Ответ:

2.5A . 61.5B

Объяснение:

I = U3 / R3 = 24 / 9.6 = 2.5 A

U1 = I*R1 = 2.5*2 = 5 B

U2 = I*R2 = 2.5 * 13 = 32.5 B

UMN = U1+U2+U3 = 5+32.5+24 = 61.5 B
