Question

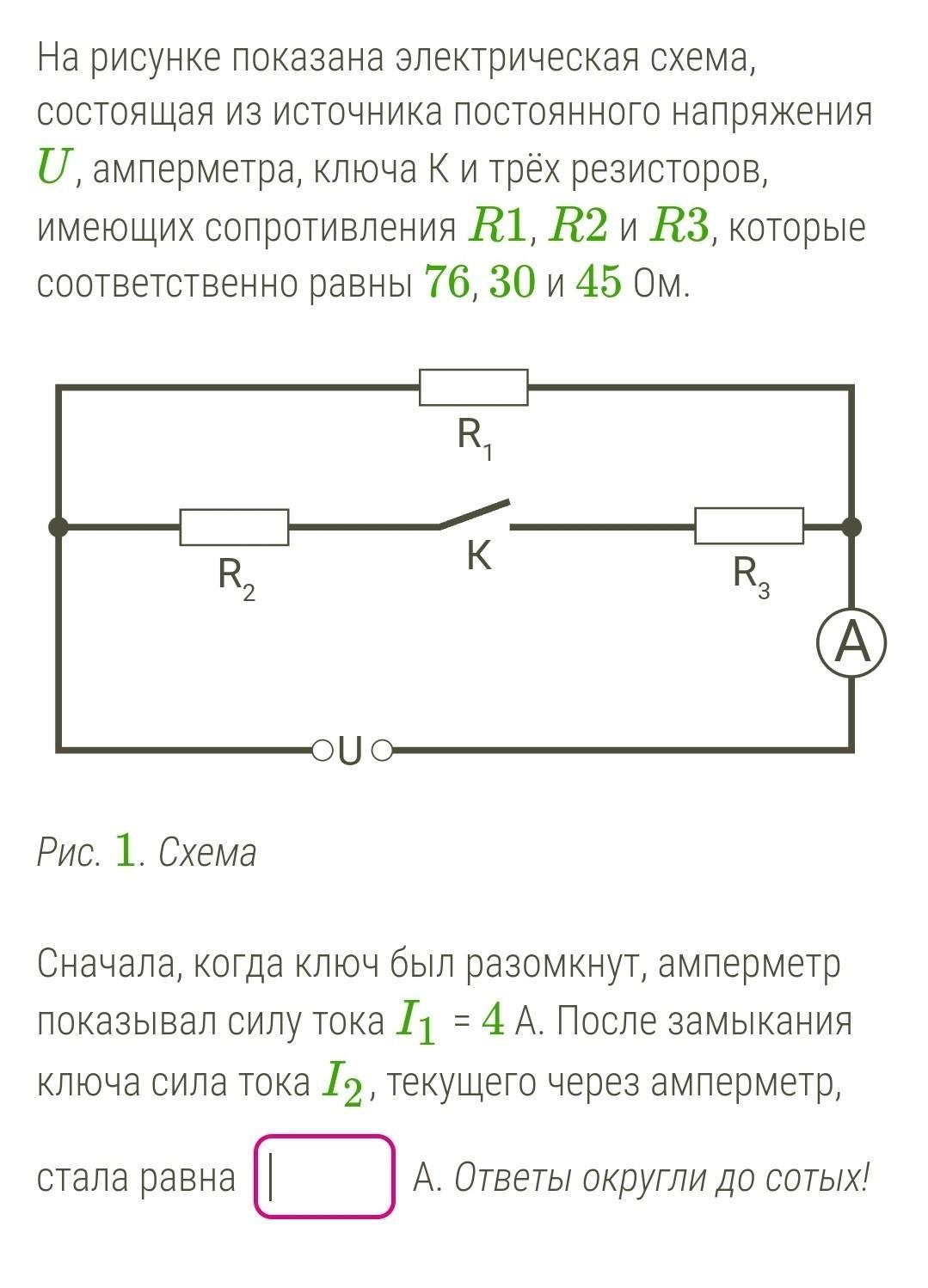

На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра, ключа К и трёх резисторов, имеющих сопротивления R1, R2 и R3, которые соответственно равны 76, 30 и 45 Ом. Сначала, когда ключ был разомкнут, амперметр показывал силу тока I1 = 4 А. После замыкания ключа сила тока I2, текущего через амперметр, стала равна ? А. Ответы округли до сотых!​

Answer 1

Відповідь:

8,06А

Пояснення:

Коли ключ К замкнути, отримаємо еквівалентний опір R∑⇒R1*(R2+R3)/R1+R2+R3⇒76*75/76+75=37.74 Om

маючи опір і струм (ключ розімкнутий), знайдемо напругу, яка при паралельному з"єднані буде постійною, U=I*R1⇒4*76=304 V

так як напруга у нас постійна(паралельне з"єднання) , знайдемо струм, коли К замкнуто       I=U/r∑⇒304/37.74=8.06A
