Question

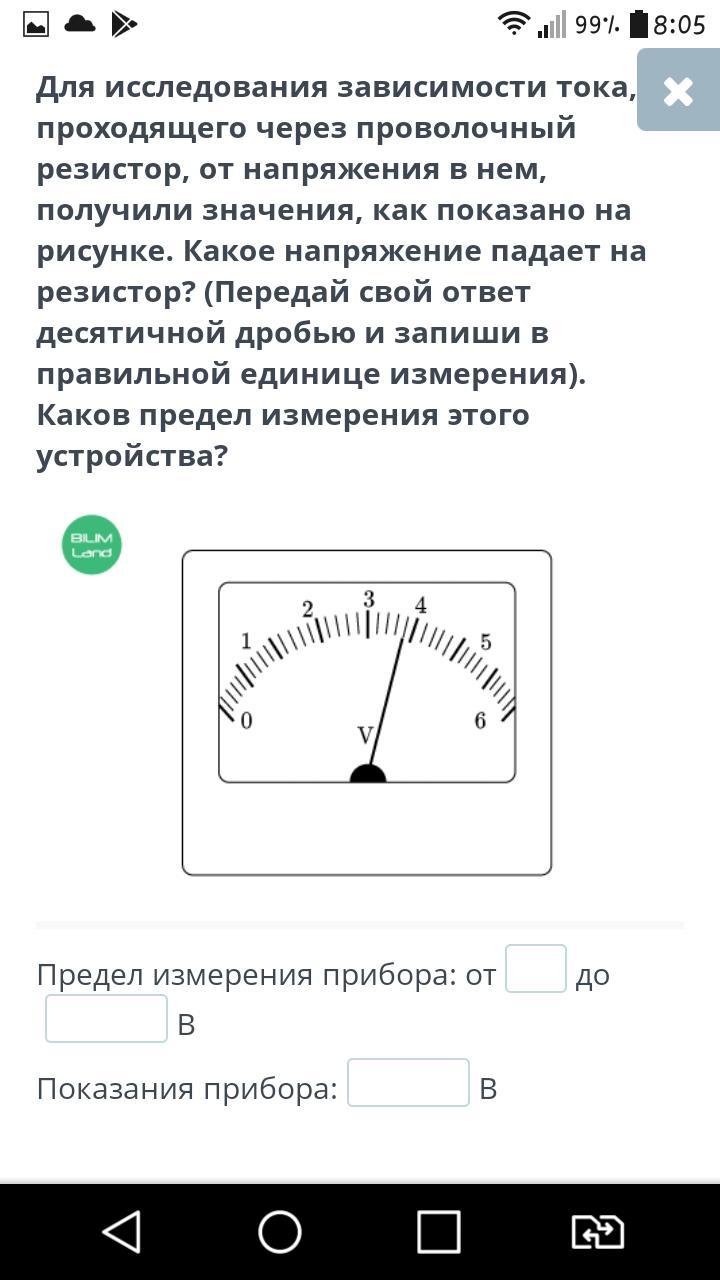

Для иследования зависимости тока проходящего через проволочный резистор

Answer 1

Чтобы узнать, какое напряжение на резисторе, снять показание вольтметра, надо сначала определить цену деления его шкалы.

Для этого возьмем 2 соседних деления с цифрами, найдем их разность и разделим на число маленьких делений.

Например 2 и 3 В. Маленьких делений между ними пять.

Ц.Д.=(3-2)/5=1/5=0,2 В в маленьком делении.

Стрелка показывает 3 В и еще 4 маленьких деления.

U=3 + 0,2*4=3,8 B  - это напряжение на резисторе.

Вольтметр измеряет от 0 до 7 В.

Ответ: 3,8 В; от 0 до 7 В.
