Question

МОЛЮ!!!! 90 баллов!!!

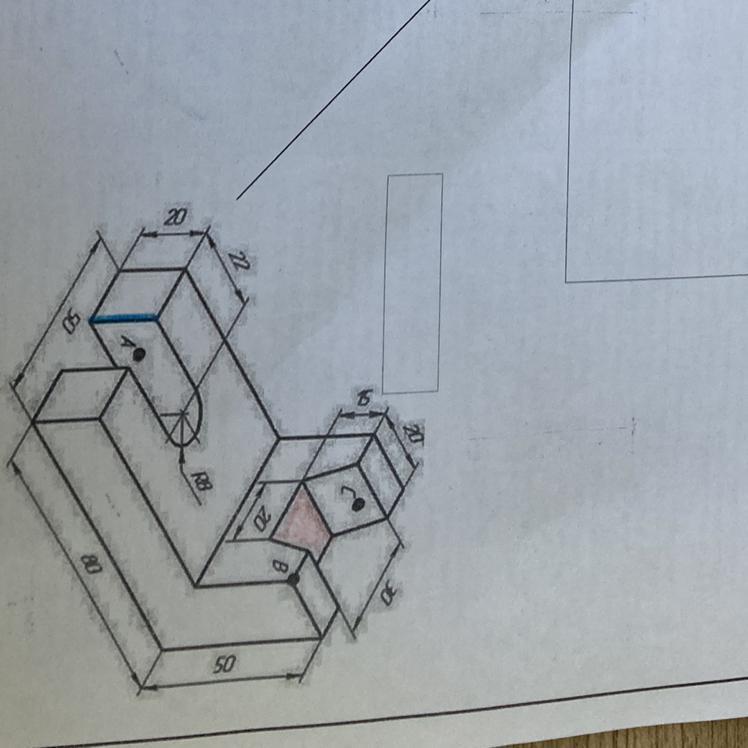

по данному виду и наглядному изображению детали пристройте ещё два вида. на всех видах постойте проекции точек А,В,С

Answer 1

Ответ:

Объяснение:

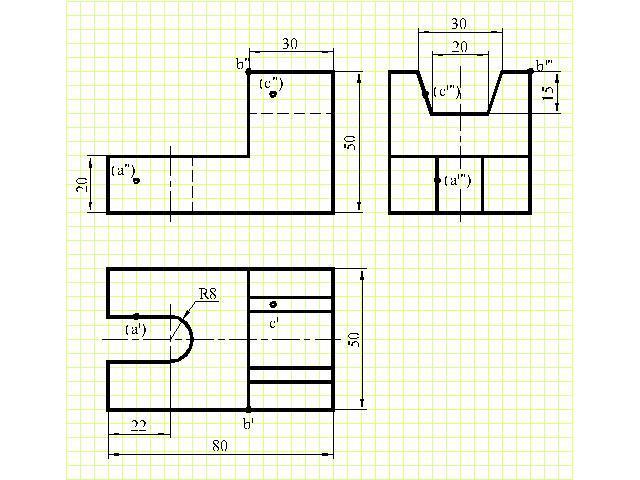

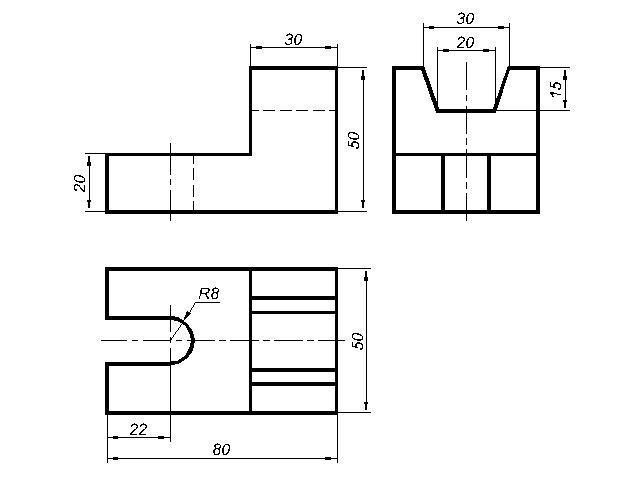

Первый чертеж в приложении - построение трех основных видов детали Спереди, слева и сверху).

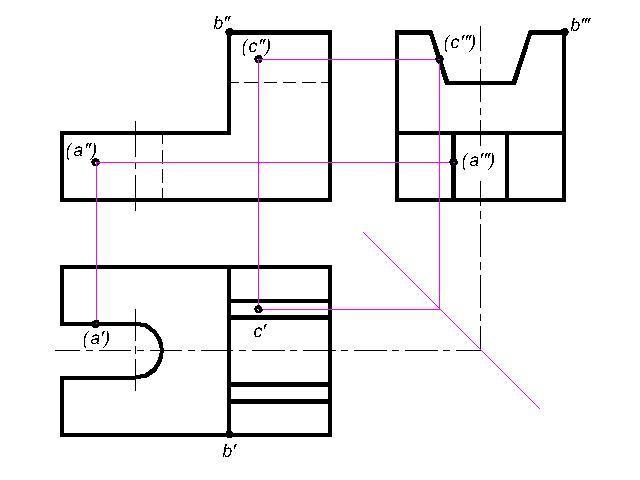

Второй чертеж - нахождение проекций точек А, В и С.

Обозначение точек в скобках говорит о том, что на данном виде эту точку не видно.
