Question

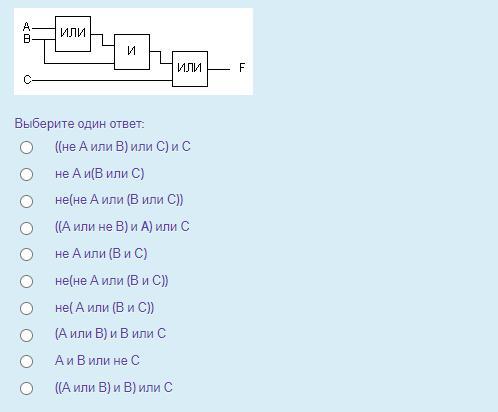

Определить логическую функцию F(A, B, C), соответствующую логической схеме

Answer 1

Ответ:

Последний вариант: ((А или В) и В) или С

Объяснение:

Т.к. на схеме нет инверсии, убираем все варианты содержащие "НЕ".

Остаются два варианта:

(А или В) и В или С

((А или В) и В) или С

Каждая операция в квадрате заключается в скобки. Ответ очевиден.
