Предмет: Другие предметы,
автор: sasha2004top
Букса заметь!Построить третий вид, выполнить необходимые разрезы.штриховка
Приложения:
Букса:
В задании точно есть - начертить вид слева? Самый ненужный вид для этих деталей.
Выполнить 2 вида детали с наклонным разрезом и 2 вида детали со ступенчатым разрезом
Другое дело!
Ломанным*
3 фигура - ломанный ;4 - ступенчатый
Букса заметь мое новое задание, очень надо
Ответы
Автор ответа:
1
Ответ:
Объяснение:

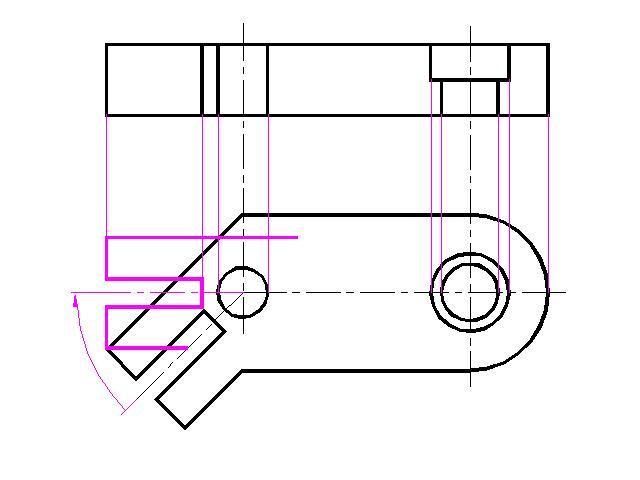

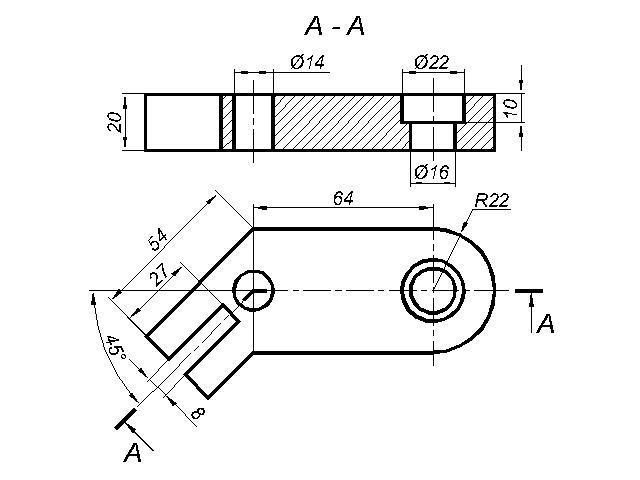

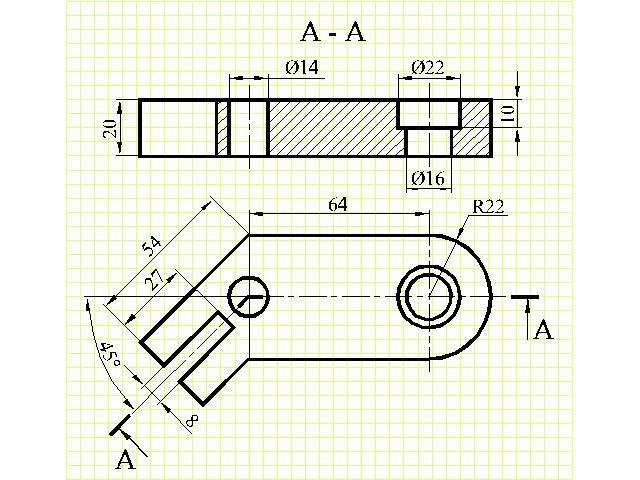

Третий чертеж - построение ломаного разреза для первой детали.
Приложения:
А 4 фигура со ступенчатым разрезом?

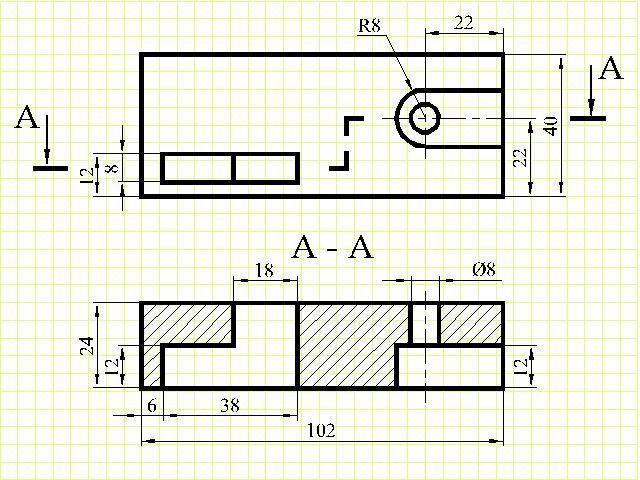

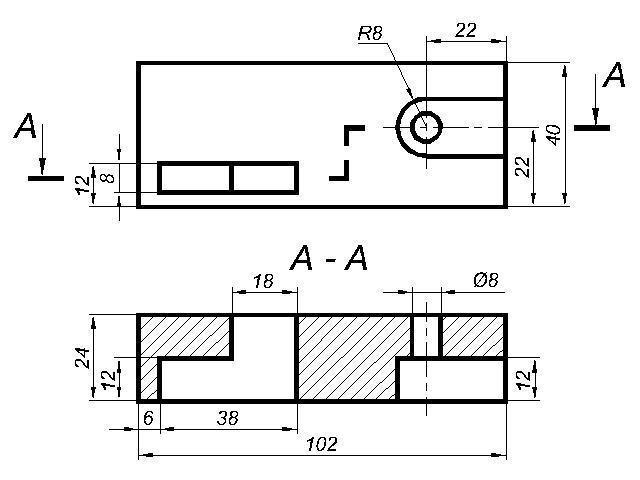

Откройте второй чертеж в приложении к ответу.
Понял спасибо
Заметь
