Question

Помогите пожалуйста!

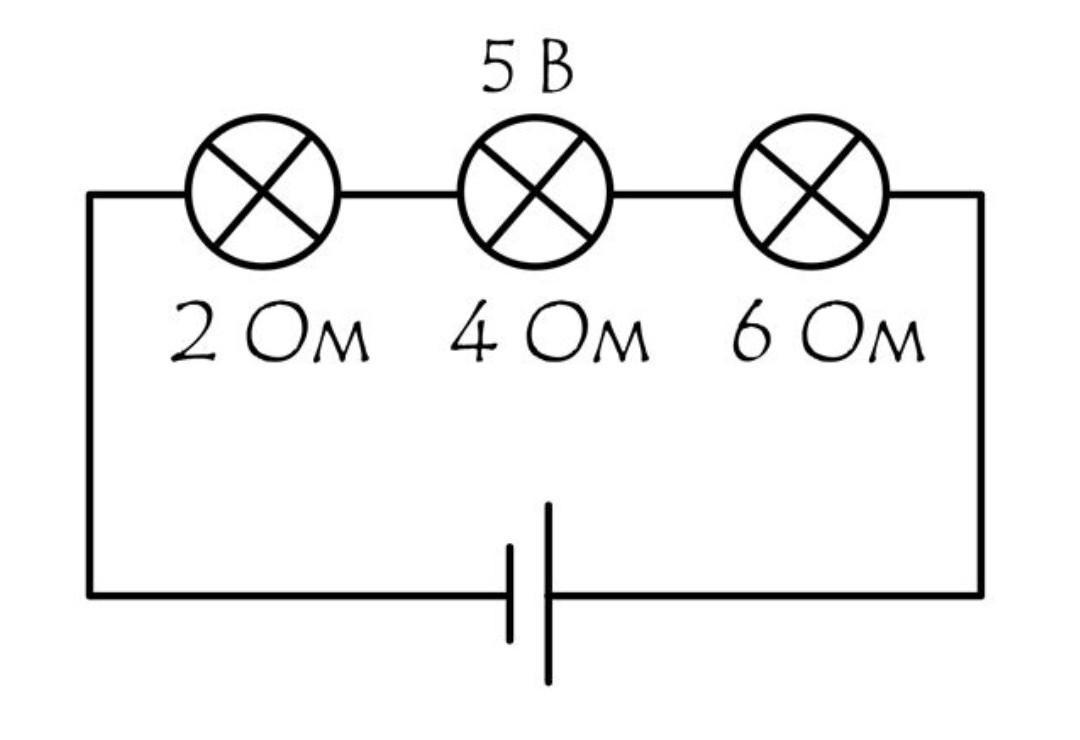

В электрическую цепь последовательно соединены три резистора с сопротивлениями 2 Ом, 4 Ом и 6 Ом. Напряжение на концах резистора с сопротивлением 4 Ом равно 5 В. Какова сила тока в данной цепи, напряжения на концах других резисторов и напряжение на клеммах источника тока?
1) Какова формула силы тока?
2) Какова сила тока в данной цепи?
Сила тока равна
A.

3) Каково общее сопротивление цепи?
Общее сопротивление цепи равно
Ом.

4) Какова формула напряжения?

5) Каково напряжение на клеммах источника тока?
Напряжение на клеммах источника тока равно
В.

6) Каково напряжение на концах резистора с сопротивлением 2 Ом?
Напряжение равно
В.

7) Каково напряжение на концах резистора с сопротивлением 6 Ом?
Напряжение равно
В.

8) Какова должна быть сумма напряжений отдельных резисторов?
Сумма напряжений должна быть равна
В.
​

Answer 1

Ответ:

1) J=U/R

2) J=5В/4А=1,25А - общий ток для всей цепи.

3) R(общ)=R1+R2+R3=2+4+6=12 ом.

4) U=R*J

5) U(к.и.т)=12в*1,25а=15в

6) U(2ом)=1,25а*2ом=2,5в

7) U(6ом)=1,25а*6ом=7,5в

8) Сумма U =2,5в+5в+7,5в=15в

Объяснение:
